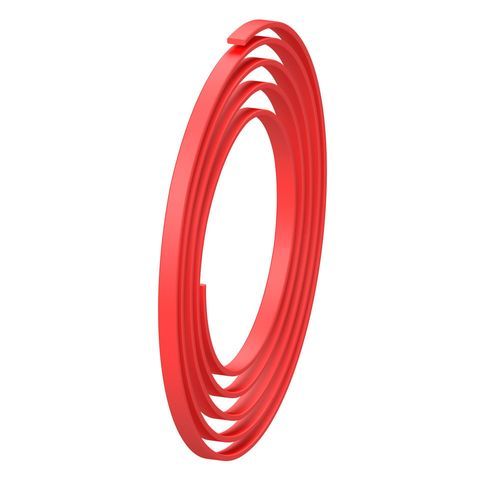

Fita-guia FM

Descrição do produto
As tiras guia FM são fabricadas em material contínuo e podem ser cortadas ao comprimento conforme o diâmetro de aplicação. Servem como anéis de guia para pistão ou haste, evitando o contacto metal-metal e absorvendo forças laterais geradas durante a operação. As tiras guia são usinadas em tornos e disponibilizadas em vários materiais com corte diagonal. A seleção e o alinhamento correctos são necessários para a operação segura de sistemas hidráulicos e pneumáticos.

Construção padrão
As tiras guia padrão são produzidas em PTFE carregado, termoplásticos ou resinas fenólicas ou de poliéster reforçadas com tecido. A resistência à compressão depende do material e tipicamente varia de 15 a 100 N/mm². Para estimar a carga máxima por tira guia, aplicar: força lateral / superfície projetada × 0,75.

Campos de aplicação

• estático
• dinâmico
• simples efeito
• duplo efeito
• movimento linear
• movimento rotativo
• movimento oscilante

Uso principal
Guiagem em aplicações dinâmicas hidráulicas e pneumáticas.

Materiais

• laminado à base de tecido
• polímeros
• PTFE
• PTFE carregado
• termoplásticos
• UHMW-PE

Valores técnicos (por variante de material)

• PTFE: Temperatura -200°C / +260°C (dependendo do material); Velocidade até 10 m/s; Pressão: -
• Termoplásticos: Temperatura -200°C / +120°C (dependendo do material); Velocidade até 2 m/s; Pressão: -
• Base têxtil: Temperatura -40°C / +130°C (dependendo do material); Velocidade até 1 m/s; Pressão: -

Notas
Os valores máximos de temperatura, velocidade e pressão não são aplicáveis simultaneamente e variam conforme o material e o meio.

Especificações técnicas

• Intervalo típico de resistência à compressão: 15 a 100 N/mm² (dependendo do material)
• Materiais típicos: PTFE, PTFE carregado, termoplásticos, resinas fenólicas ou de poliéster reforçadas com tecido, UHMW-PE
• Intervalos de temperatura (dependendo do material): PTFE até +260°C; termoplásticos até +120°C; base têxtil até +130°C
• Velocidades máximas (dependendo do material): até 10 m/s (PTFE), até 2 m/s (termoplásticos), até 1 m/s (base têxtil)
• Aplicação típica: guiagem de pistão ou haste em sistemas dinâmicos hidráulicos e pneumáticos
