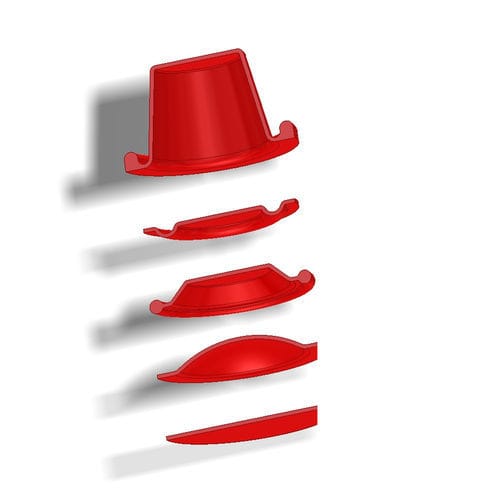

Membrana em elastômero

impermeabilizantepara bomba de diafragmapara aplicações pneumáticas

Visão geral do produto
Os diafragmas elastoméricos são elementos de vedação que atuam como compartimentos móveis flexíveis, proporcionando vedação hermética entre duas câmaras. Podem efetuar um movimento de curso perpendicular ao plano de aperto. Os diafragmas não requerem manutenção nem lubrificação, operam sem desgaste e têm longa vida útil. Projetos de parede fina funcionam quase sem atrito e sem torque de arrancamento.

Construção e opções
Os diafragmas são fabricados como construções monocomponentes e podem ser adaptados de acordo com as especificações do cliente, por exemplo:

• com ou sem reforço têxtil
• laminação de filme
• núcleo metálico

Todas as combinações de materiais estabelecidas estão disponíveis; conformidade opcional com KTW, FDA e W270.

Campos de aplicação

• estático
• dinâmico
• ação simples
• ação dupla
• linear
• rotativo (inativo)
• oscilações

Uso principal
indústria de bombas, tecnologia de medição e controlo de processos, atuadores pneumáticos

Materiais
elastómeros, reforço têxtil, metal, PTFE

Valores técnicos

• Materiais: elastómero, tecido, metal
• Pressão: até 0,07 MPa
• Temperatura: -50°C a +120°C (dependendo do material)
• Velocidade: dependente da aplicação

Notas
Os valores máximos de temperatura, velocidade e pressão não são aplicáveis simultaneamente; os valores variam conforme o material e o meio.
