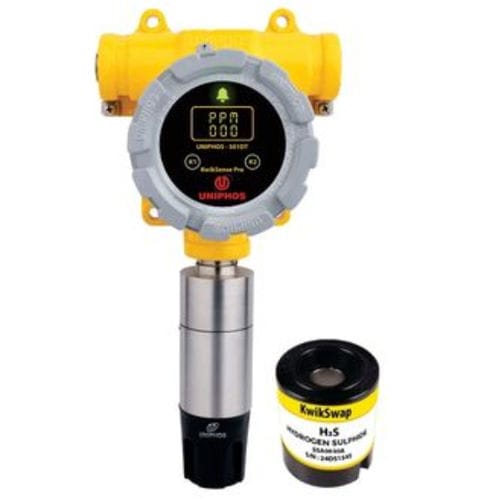

Transmissor de gás de dióxido de carbono 501 DT KwikSense Pro

de monóxido de carbonode dióxido de enxofrede oxigênio

Visão geral do produto
O transmissor de gás digital inteligente Uniphos 501 DT KwikSense Pro é um transmissor industrial universal projetado para detecção de gases tóxicos, oxigênio e gases inflamáveis. Compatível com os sensores KwikSense Smart, o 501 DT suporta múltiplas tecnologias de sensor e permite troca rápida sem ferramentas. Sensores pré-calibrados transportáveis e calibração não intrusiva com uma haste magnética reduzem o tempo de inatividade e possibilitam operação segura em áreas perigosas. O transmissor fornece saída digital RS-485 MODBUS-RTU, saída analógica 4-20 mA e protocolo HART opcional. Certificado ATEX, IECEx e SIL2.

Aplicações

• Instalações de petróleo e gás
• Plantas petroquímicas e químicas
• Produção farmacêutica
• Instalações marítimas e offshore
• Fabricação de fertilizantes
• Instalações nucleares
• Indústrias siderúrgicas

Características

• Transmissor universal aceitando múltiplas tecnologias de sensor (EC, PELL, NDIR, PID, SS, MPS).
• Saídas analógica e digital: 4-20 mA e MODBUS via RS-485; HART opcional.
• Sensores KwikSense Smart pré-calibrados para troca rápida.
• Calibração não intrusiva com haste magnética — sem necessidade de abrir o invólucro.
• Certificações de segurança: ATEX, IECEx, SIL2 (e CE quando aplicável).
• Três contatos de relé potencialmente livres configuráveis para controle/alarme local.
• Ampla faixa de temperatura operacional (dependente do sensor): -40 a +65 °C.
• Display OLED 8 x 2 brilhante para leituras e status claros.

Lista de gases (tabela)
Acetileno | 099C | SSA0099C | 0 – 100% LEL | 1% LEL | Pellister
Amônia | 082A | SSA0082A | 0 – 100 ppm | 1 ppm | EC
Amônia | 082B | SSA0082B | 0 – 1000 ppm | 1 ppm | EC
Bromo* | 061A | SS00061A | 0 – 20 ppm | 0,1 ppm | EC
Butanol | 099D | SSA0099D | 0 – 100% LEL | 1% LEL | Pellister
Dióxido de carbono | 025A | SSA0025A | 0 – 5% v/v | 0,01% v/v | NDIR
Dióxido de carbono | 025B | SSA0025B | 0 – 100% v/v | 1% v/v | NDIR
Disulfeto de carbono | 021A | SSA0021A | 0 – 50 ppm | 0,1 ppm | PID
Monóxido de carbono | 020A | SSA0020A | 0 – 1000 ppm | 1 ppm | EC
Cloro | 060A | SSA0060A | 0 – 20 ppm | 0,1 ppm | EC
Cloro | 060B | SSA0060B | 0 – 10 ppm | 0,1 ppm | EC
ETO** | 083A | SSA0083A | 0 – 20 ppm | 0,1 ppm | EC
ETO** | 083B | SSA0083B | 0 – 100 ppm | 1 ppm | EC
Formaldeído | 098A | SS00098A | 0 – 10 ppm | 0,1 ppm | EC
HC (Metano) | 099A | SSA0099A | 0 – 100% LEL | 1% LEL | Pellister
HC (Metano) | 099G | SSA0099G | 500 – 10000 ppm | 10 ppm | Estado sólido
Hidrogênio (IIC) | 090C | SSA0090C | 0 – 100% LEL | 1% LEL | Pellister
Hidrogênio (IIC) | 090A | SSA0090A | 0 – 1000 ppm | 1 ppm | EC
Hidrogênio (IIC) | 090B | SSA0090B | 0 – 100% LEL | 1% LEL | EC
Hidrocarboneto | 099H | SSA0099H | 50 – 1000 ppm | 1 ppm | Estado sólido
Cloreto de hidrogênio* | 070A | SS00070A | 0 – 20 ppm | 0,1 ppm | EC
Cianeto de hidrogênio | 075A | SSA0075A | 0 – 100 ppm | 1 ppm | EC
Fluoreto de hidrogênio* | 072A | SS00072A | 0 – 10 ppm | 0,1 ppm | EC
Sulfeto de hidrogênio | 030A | SSA0030A | 0 – 100 ppm | 1 ppm | EC
Sulfeto de hidrogênio | 030B | SSA0030B | 0 – 20 ppm | 1 ppm | EC
GLP | 099B | SSA0099B | 0 – 100% LEL | 1% LEL | Pellister
Metano | 099E | SSA0099E | 0 – 100% LEL | 1% LEL | NDIR
Metano | 099F | SSA0099F | 0 – 100% v/v | 1% v/v | NDIR
Mercaptano* | 035A | SS00035A | 0 – 20 ppm | 0,1 ppm | EC
Metanol** | XXA | – | 0 – 100 ppm | 1 ppm | EC
Dióxido de nitrogênio | 081A | SS00081A | 0 – 20 ppm | 0,1 ppm | EC
Oxigénio | 010A | SSA0010A | 0 – 25% v/v | 0,1% v/v | EC
Ozono* | 015A | SS00015A | 0 – 1 ppm | 0,01 ppm | EC
PCl3* | 071A | SS00071A | 0 – 10 ppm | 1 ppm | EC
Fosgênio* | 055A | SS00055A | 0 – 1 ppm | 0,01 ppm | EC
Fosfina | 050A | SS00050A | 0 – 10 ppm | 0,01 ppm | EC
POCl3* | 073A | SS00073A | 0 – 20 ppm | 1 ppm | EC
Propano | 099J | SSA0099J | 0 – 100% LEL | 1% LEL | Pellister
Propano | 099I | SSA0099I | 0 – 100% LEL | 1% LEL | NDIR
Dióxido de enxofre | 040A | SSA0040A | 0 – 20 ppm | 0,1 ppm | EC
Cloreto de vinila (VCM)* | 022A | SSA0022A | 0 – 100 ppm | 1 ppm | EC
COV | 100A | SSA0100A | 0 – 1000 ppm | 1 ppm | PID
COV | 100B | SSA0100B | 0 – 40 ppm | 0,1 ppm | PID
COV (Benzeno) | 100C | SSA0100C | 0 – 20 ppm | 0,1 ppm | PID

Legenda
EC: Eletroquímico • Pellister: Pellister • NDIR: Infravermelho não dispersivo • PID: Detecção por ionização fotoeletromagnética

Observações
* Consulte a fábrica para mais informações
** Sensores selecionados disponíveis; contate o fornecedor para detalhes

Downloads

• Brochura KwikSense Pro (PDF)

Especificações técnicas

• Tecnologia de sensor: EC / PELL / NDIR / PID / SS / MPS
• Tensão de operação: 18 a 30 VDC
• Tipo de sistema: Instrumento baseado em microcontrolador (calibração não intrusiva)
• Display: OLED 8 x 2
• Tipo de amostragem: Difusão
• Sensor: Sensor Smart substituível (opções pré-calibradas)
• LEDs: LED tricolor
• Alarmes: Dois alarmes configuráveis pelo usuário
• Saída: 4-20 mA / MODBUS via RS-485 / HART sobre 4-20 mA (opcional)
• Relés: 3 contatos potencialmente livres
• Resistência de carga: 600 Ω (máx.)
• Consumo de energia: < 3 W
• Invólucro: À prova de chama – Liga de alumínio fundido / SS-316
• Proteção contra entrada: IP66
• Dimensões (mm) aprox.: 155 x 145 x 100 (sem prensa-cabos e tampão)
• Configuração de fiação: 3/4 fios
• Interface: Calibração e configuração via haste magnética não intrusiva
• Temperatura de operação: -40 a +65 °C (dependente do sensor)
• Pressão de operação: Ambiente + 10%
• Umidade operacional: 0-95% UR (exposição prolongada a umidade extrema pode degradar o desempenho do sensor)
• Entradas de cabo: ½” NPT (M20) – 2 entradas / ¾” NPT (M25) – 2 entradas
• Certificações: ATEX, IECEx, SIL2, CE, HART
• Peso: aprox. 2,3 kg
