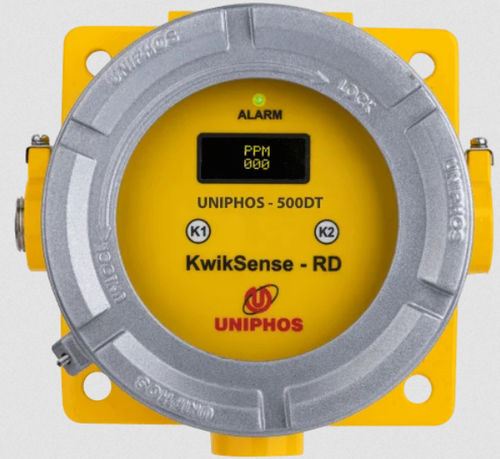

Display remoto KwikSense RD

OLEDnuméricoindustrial

Visão geral
O Uniphos KwikSense RD duplica o visor do transmissor para uma localização remota, permitindo visualização e controlo local quando o transmissor principal é de difícil acesso. Pode operar como controlador e/ou como ponte entre detector e controlador.
Fornece saídas RS-485 MODBUS-RTU e 4-20 mA para ligação a controladores e detectores. Todas as definições são configuráveis através da vareta magnética não intrusiva fornecida. A unidade possui certificações internacionais, incluindo ATEX, IECEx, SIL2 e InMetro.

Aplicações

• Instalações de petróleo e gás
• Plantas petroquímicas
• Processamento químico
• Fabricação farmacêutica
• Marinha e plataformas offshore
• Plantas de fertilizantes
• Instalações nucleares
• Indústrias de ferro e aço

Recursos

• Capacidade de exibição e deteção remota
• Saída analógica 4-20 mA com comunicação digital MODBUS sobre RS-485
• Classe de temperatura T4: -20 °C a +85 °C
• Três contactos de relé sem potencial
• Configuração via vareta magnética não intrusiva
• Certificações internacionais: ATEX, IECEx, SIL2, InMetro (e outras)

Especificações

• Entrada do sensor: 4-20 mA standard da indústria (módulo de sensor não aplicável)
• Tensão de funcionamento: 18 a 30 V CC
• Tipo de sistema: Instrumento baseado em microcontrolador com calibração não intrusiva
• Visor: OLED 8 x 2
• LEDs: LED tricolor
• Alarmes: Dois alarmes configuráveis pelo usuário
• Saídas: RS-485 MODBUS / corrente 4-20 mA
• Relés: 3 contactos sem potencial
• Resistência de carga: máx. 600 Ω
• Consumo: < 3 W
• Invólucro: À prova de chama em liga de alumínio fundido ou SS-316
• Proteção de entrada: IP66
• Dimensões: Diâmetro ≈ 250 mm; Altura ≈ 170 mm
• Fiação: Configuração 3/4 fios
• Interface: Calibração/configuração via vareta magnética não intrusiva; interface wireless opcional
• Temperatura de funcionamento: -20 a 60 °C
• Pressão de operação: Ambiente +10 %
• Humidade: 0–95 %HR (sem condensação)
• Entradas de cabo: ½” NPT (2) e 3/4” (1)
• Certificações: ATEX, IECEx, SIL2, InMetro (além de PESO, CMFRI, MED conforme listado)
• Peso: Alumínio ≈ 2,5 kg; SS-316 ≈ 5,2 kg

Especificações técnicas

• Entrada do modelo: 4-20 mA standard da indústria
• Comunicações digitais: RS-485 MODBUS-RTU
• Alimentação: 18–30 V CC; consumo < 3 W
• Visor: OLED 8 x 2
• Alarmes/relés: Dois alarmes do utilizador; três contactos sem potencial
• Invólucro/proteção: À prova de chama em alumínio fundido ou SS-316; IP66
• Dimensões & peso: Ø ~250 mm; H ~170 mm; ~2,5 kg (Al) / ~5,2 kg (SS316)
• Ambiente: -20 a 60 °C; 0–95 %HR sem condensação
• Entradas & fiação: ½” NPT (2) & 3/4” (1); 3/4 fios
• Configuração: Vareta magnética não intrusiva; monitorização/configuração wireless opcional
• Certificações: ATEX, IECEx, SIL2, InMetro (e outras)
