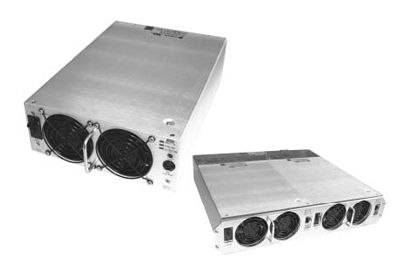

Inversor paralelo INV2500 series

senoidalde alta frequênciapara aplicações industriais

As séries de INV2500-HS das telecomunicações de UNIPOWER são 2500 o volt-ampere, onda de seno, os módulos do inversor do hot-swap que estão disponíveis com uma prateleira compatível, two-unit de 19 polegadas. A prateleira é 2RU elevado (3.5 polegadas). As unidades operam-se fora de um 48VDC (escala 42-56V) entrado e produzem-se 115VAC output em 22A RMS ou 230VAC em 11A RMS. Duas unidades na prateleira produzem 115VAC em 44A ou em 230VAC em 22A. A baixa distorção 50 ou a onda de seno 60Hz são produzidas usando semicondutores do poder do MOSFET e do IGBT com avançado, de alta freqüência, as técnicas da modulação da largura do impulso que conseguem a eficiência de 90% e o 7.2VA por a densidade de poder cúbica da polegada. As unidades podem ser paralelizadas para um poder mais elevado da saída ou para as aplicações N+1 redundantes. Quando operada na prateleira são paralelizados automaticamente. São isolados inteiramente da bateria das telecomunicações. Um disjuntor da entrada gira o inversor sobre e protege a bateria das falhas da entrada. Um disjuntor da saída conecta o inversor à barra-ônibus da carga (após a sincronização se a barra-ônibus está viva) e desconecta rapidamente o inversor no caso de uma falha interna. O inversor tem a capacidade de impulso elevada (até 300%) para começar cargas tais como os motores, mas os desengates do disjuntor da saída rapidamente se o poder tenta fluir de novo em um inversor criticado. Os diodos emissores de luz do painel frontal indicam o status do inversor, e os contatos do alarme do relé do formulário C estão disponíveis na parte traseira. As unidades auto-são refrigeradas por ventiladores internos.
