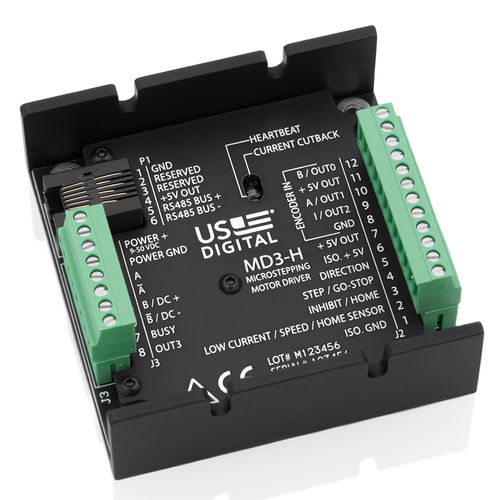

Controle de motor de passo MD3

para motor CCcontrolador de movimento

O MD3 é um motorista do motor deslizante com um controlador integrado do movimento que seja capaz de conduzir motores deslizantes do tamanho 14 a 42 de 2 a 256 microsteps pela etapa. As correntes máximas do motor são selecionáveis de 0,5 a 7,0 ampères pela fase para a versão da H-opção. A L-opção fornece a corrente selecionável de 0,05 a 1,8 ampères pela fase. O MD3 é posto por uma única tensão de fonte de 9 a 50 VDC. O MD3 pode ser configurado e controlado usando o protocolo aberto de MODBUS RTU sobre um ônibus RS485. O programa livre da instalação MD3 e do programa demonstrativo MD3 dos E.U. Digital pode ser usado para configurar e controlar a movimentação usando uma interface de usuário gráfica. O MD3 pode ser configurado para ser na maior parte compatível com do motor existente de MD2S-D e de MD2S-P dos E.U. Digital os motoristas. As tomadas pre-prendidas do conector destes produtos existentes podem ser reais dentro obstruído aos conectores MD3 maiores. A relação do registro é publicada de modo que o usuário possa escrever seu próprio software de controle para o MD3. As unidades MD3 múltiplas podem ser conectadas ao mesmo ônibus RS485 desde cada unidade podem ser atribuídas um endereço de dispositivo original. O MD3 tem a parada programada térmica incorporado para proteger a movimentação do superaquecimento e é firmware atualizável pelo utilizador final.
