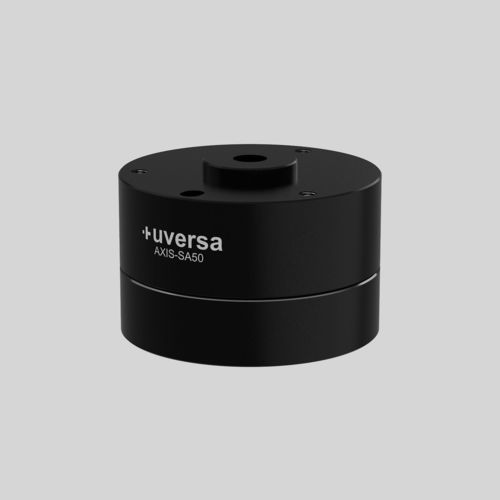

Sistema de centragem e fixação ponto zero mecânico AXIS-SA50

Resumo do produto
O AXIS-SA50 é uma unidade de compensação concebida para compensar desvios de posição e ângulo durante operações de montagem e união na automação industrial. Permite contacto e encaixe por pressão precisos apesar das tolerâncias de fabrico, assegurando transmissão de forças fiável no eixo de união.

Função
O mecanismo integrado de centralização autoajustável com mola alinha automaticamente as peças sem introduzir pré‑carga mecânica. Isto evita bloqueios e reduz o risco de danos durante ciclos automatizados repetitivos e operações manuais de montagem.

Faixa de compensação e forças
O módulo compensa desalinhamento radial no plano XY até ±1 mm e rotação até ±3°. Transmite forças elevadas na direção Z em compressão e tração. Valores medidos: força de restituição em XY ≈ 4–7 N, binário de restituição (rotacional) ≈ 0,01–0,05 Nm, compressão máx. 1000 N, tração máx. 600 N, retorno à posição original na ordem dos centésimos de milímetro (3 µm–13 µm, medições de amostra).

Benefícios

• Assegura centralização precisa e sem tensões para operações de união e press‑fit
• Reduz picos de carga mecânica e protege componentes adjacentes
• Simplifica a integração em garras e unidades de união compactas
• Melhora a fiabilidade do processo na produção automatizada

Informações adicionais (tabela)
Cor: Preto anodizado duro
Código HS: 84799070
País de origem: Alemanha
Material: Alumínio (usinado)
Retorno à posição original: 3 µm – 13 µm (medições de amostra)

Características / Especificações técnicas

• Número de artigo: AXIS-SA50
• Marca: uversa
• Modelo: AXIS-SA50
• Cor: Preto anodizado duro
• Força de restituição (plano XY): aprox. 4 N a 7 N
• Binário de restituição (rotacional): aprox. 0,01 Nm a 0,05 Nm
• Força de compressão: máx. 1000 N
• Força de tração: máx. 600 N
• Retorno à posição original: 3 µm – 13 µm (medições de amostra)
• Código HS: 84799070
• País de origem: Alemanha
• Material: Alumínio (usinado)
• Peso: 0,234 kg
