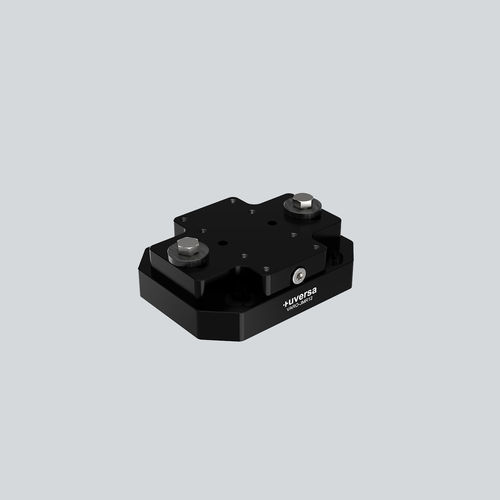

Módulo de posicionamento com múltiplos graus de liberdade VARO-JMR12

Descrição
O módulo de ajuste VARO-JMR12 2.0 para engenharia mecânica é a versão evoluída do VARO-JM12. Destina-se ao alinhamento preciso no plano X/Y e à compensação fiável de tolerâncias de fabricação. Disponibiliza um intervalo de ajuste alargado de ±7,5 mm em X e ±4,5 mm em Y para maior flexibilidade de posicionamento.

Características
O módulo possui orifícios oblongos que permitem ajuste linear e rotativo com precisão de ±2,5°. Parafusos de ajuste laterais possibilitam afinações precisas. Construção em alumínio usinado e anodizado; revestimento opcional SurTec® 650 condutor ESD disponível mediante pedido. Faz parte do sistema modular uversa para combinação com bases mono e duo e outros módulos.

Módulos compatíveis

• PEX-MS12
• PEX-DS12
• EVO-KM12
• EVO-DM12

FAQ (resumo)

• Para que serve o VARO-JMR? — Ajuste preciso de componentes no plano X/Y para compensar tolerâncias de fabricação e simplificar o projeto mecânico.
• Em que difere o VARO-JMR do VARO-JM? — Geração seguinte com intervalo de ajuste alargado e orifícios oblongos que permitem ajuste linear e rotativo.
• Como é efetuado o ajuste? — Usando parafusos de ajuste laterais para afinação; combinado com ajuste rotativo através dos orifícios oblongos para um amplo intervalo de ajuste.
• Como se monta o VARO-JMR? — Pode ser montado em superfícies de trabalho fixas ou integrado diretamente em conjuntos; adequado para diversas posições de instalação.
• Que variantes estão disponíveis? — Várias cores anodizadas e um revestimento opcional SurTec® 650 condutor ESD, passivado.
• Para que aplicações é mais indicado? — Engenharia mecânica, construção de ferramentais, bancos de ensaio e sistemas de montagem que requerem alinhamento preciso e design modular.

Características / especificações técnicas

• Nome do modelo: VARO-JMR12
• Intervalo de ajuste X: ±7,5 mm
• Intervalo de ajuste Y: ±4,5 mm
• Regulação fina rotacional: ±2,5°
• Montagem: orifícios oblongos (permitem ajuste linear e rotativo)
• Material: Alumínio (usinagem), anodizado
• Acabamentos / Cores disponíveis: Preto anodizado (padrão), Azul, Vermelho, Verde, Dourado, SurTec® 650 (condutor ESD, passivado)
• Código HS: 90330090
• País de origem: Alemanha
• Peso típico (módulo individual, variante): 0,250 kg
• Compatibilidade do sistema: Sistema modular uversa (compatível com PEX-MS12, PEX-DS12, EVO-KM12, EVO-DM12)
