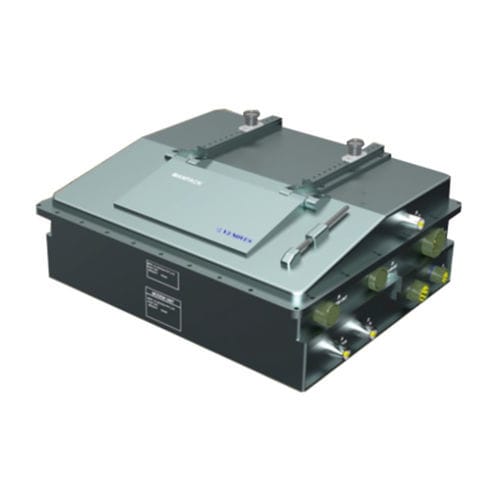

Unidade de controlo para antena Diksuchi-4

compactadigitalcom touch screen

A unidade de controlo de antena (ACU) DIKSUCHI 4 - MANPACK é um terminal SATCOM em miniatura. Deve ser altamente compacto e leve e adequado para ambientes exteriores adversos. O DIKSUCHI-4 possui uma interface gráfica de fácil utilização e algoritmos que permitem apontar a antena para um satélite geoestacionário desejado em toda a Índia com elevada precisão. A unidade de controlo da antena tem também a capacidade de armazenar pelo menos 20 dados de satélite. O DIKSUCHI-4 tem um modem de satélite integrado, um recetor de sinalização por satélite, um PC de painel robusto de 7" com PSU tátil capacitivo, um comutador Ethernet de 8 portas e um recetor GNSS (opcional). Também forneceremos bússola 3D externa, IMU e inclinómetro, conjuntos de cabos de acoplamento como acessórios opcionais. Especificações do sistema Processador Atom ou superior Recetor de balizas - 1 não Unidade de Modem - FIM GPS - Interface externa para a unidade de controlo bússola digital 3D - Interface externa com a unidade de controlo Inclinómetro - Interface externo com o controlador Espalhador (1:2) - 1 Não Tê de polarização - 1 Não Especificações eléctricas Tensão de entrada - 24VDC @ 20Amp 48VDC @ 5.5Amp Potência - 480W Temperatura de funcionamento - -30 °C a + 60 °C Temperatura de armazenamento - -40 °C a + 80 °C Especificações mecânicas Dimensões (C x L x A) - 368 X 332 X 140 mm Peso - < 8KG Material - Alumínio Cor - NATO / Verde militar Montagem - Montagem por flange Especificações ambientais de acordo com Jss55555 Emissão condutiva - CE101, CE102, CE106 Suscetibilidade conduzida - CS101, CS114 Emissões irradiadas - RE101, RE102 Suscetibilidade radiada - RS101, RS105 Vibração - 5 ~ 500 Hz, 1,48 & 1,90 & 2,24 Grms, Método 514.6 Choque - Método 516.6 / Procedimento I Altitude de operação - 5500m
