Misturador estático

contínuopara líquidospara a indústria do plástico

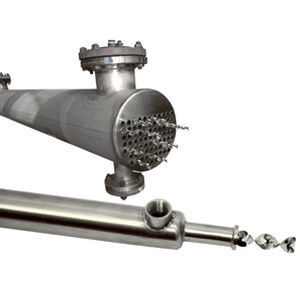

A StaMixCo fabrica permutadores de calor misturadores estáticos para melhorar a transferência de calor em aplicações de fluxo laminar. São utilizados tanto para o aquecimento como para o arrefecimento de materiais viscosos. Trocadores de calor monotubo Um permutador de calor monotubo é melhor para pequenos caudais onde um único tubo cheio de elementos de mistura estática processa todo o caudal. Permutadores de calor multitubos Um permutador de calor multitubos é o melhor para grandes caudais com vários tubos em paralelo. Cada tubo é preenchido com elementos de mistura estática Princípios de funcionamento O fluxo de materiais viscosos em canos e tubos é normalmente um fluxo laminar. Neste regime de fluxo laminar num tubo vazio (Figura #2), não há praticamente nenhuma mistura/troca (mistura radial) de material entre a parede interna do tubo e o fluido a granel que se desloca no centro do tubo. Ao arrefecer ou aquecer materiais viscosos num tubo vazio, este perfil de fluxo laminar impede drasticamente a transferência de calor. Os elementos misturadores estáticos, quando inseridos num tubo que processa materiais viscosos, trocam o material da parede e do fluido a granel e aumentam a transferência de calor por um fator de 3 a 6, dependendo do tipo de elemento misturador estático utilizado, do tamanho do tubo e das condições do processo. Vantagens dos permutadores de calor com misturador estático Volume compacto com requisitos de espaço reduzidos Tempo de residência curto As caraterísticas do fluxo de encaixe asseguram uma distribuição estreita do tempo de residência do fluxo do produto Mistura, reação e transferência de calor simultâneas Tipos de elementos misturadores estáticos adequados para a transferência de calor viscoso Existem três (3) tipos fundamentais de elementos misturadores estáticos que são utilizados para melhorar a transferência de calor em aplicações de fluxo laminar.
