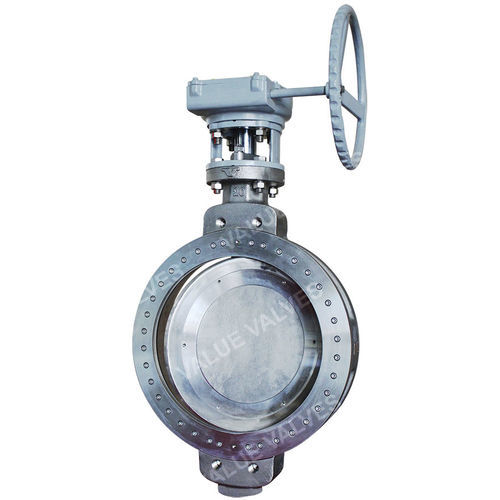

Válvula borboleta VF-8A

com volantede assentode soldar

Indicação do disco marcada na extremidade do veio para identificar claramente o grau de abertura do disco em qualquer altura. FACE DURA DO DISCO O disco padrão é construído com uma sobreposição de solda Stellite ou cromado duro, a face dura proporciona maior dureza e resistência ao desgaste com longa vida útil. DESIGN DE VEDAÇÃO A vedação suave da grafite para a sede laminada é colocada no corpo, o que reduz a possibilidade de a grafite se desgastar e provocar fugas. A grafite é posicionada no entalhe da sede de vedação de modo a permitir uma reparação fácil. Também fornecemos assento laminado e assento de metal sólido. DESIGN À PROVA DE PÓ Um conjunto de casquilhos de design impede a entrada de materiais estranhos na área do veio. RESISTÊNCIA DO VEIO MELHORADA A resistência do eixo é aumentada pelo eixo estriado sem perfuração no eixo para o pino cónico. PROTECÇÃO CONTRA O REBENTAMENTO Tanto o batente do veio como a tampa inferior oferecem uma proteção fiável contra o rebentamento. DISCO O design sem pinos facilita os trabalhos de manutenção. DESIGN DE FECHO BIDIRECCIONAL A conceção de vedação flutuante é auto-ajustável e as superfícies de vedação de um sistema de vedação elíptico estão completamente em contacto apenas na posição final. Este mecanismo proporciona um fecho estanque às bolhas sem falhas. Para a válvula de extremidade flangeada, o eixo é posicionado no lado do flange, o que reduz a possibilidade de vazamento externo causado pela mudança de temperatura ambiente. Especificações: DESIGN DA VÁLVULA E CLASSIFICAÇÕES DE PRESSÃO/TEMPERATURA: -ASME B16.34 -API 609 TESTE DE PRESSÃO: -API 598 -ISO 5208 PERFURAÇÃO DE FLANGES: -ASME B16.5 -ASME B 16.47 -ISO 7005 -EN 1092 FLANGE DE MONTAGEM: -ISO 5211 -FACE A FACE: -API 609 -ISO 5752 -ASME B16.10 APROVAÇÃO DE SEGURANÇA CONTRA INCÊNDIO: -API 607 -ISO 10497
