Sensor de proximidade fotoelétrico 4022

retangularcom saídas de reléCA

Visão geral
O SENSOR DE AGULHAS 4022 monitoriza sem contacto as agulhas em máquinas circulares de tricotar simples, duplas, jacquard e interlock. Quando é detetada uma agulha defeituosa, o sistema pára imediatamente a máquina e indica a posição exata da agulha partida ou dobrada. As configurações típicas incluem uma unidade de comando e uma ou duas cabeças ópticas, consoante o tipo de máquina.

Funções principais

• Paragem imediata da máquina ao reconhecer uma agulha defeituosa
• Deteção de rutura e dobragem de agulhas de cilindro e de disco

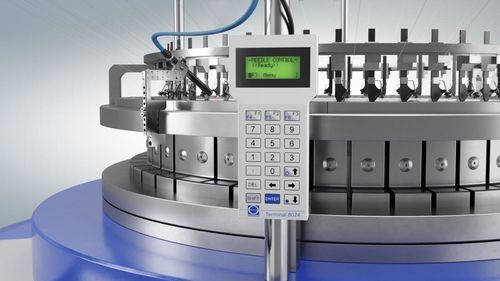

• Terminal portátil 8024 disponível como auxílio de ajuste

Características principais

• Intervalo de deteção da sequência de agulhas: 15/s - 5000/s
• Substituição fácil da lente ótica
• Visor de 4 dígitos para identificação rápida da agulha defeituosa
• Indicação de estado por LED codificada por cores para cada cabeça ótica
• Adequado para máquinas circulares de alta velocidade
• Iluminação vermelha de segurança
• Suporte de bitola até E50

Funcionamento
A cabeça ótica projeta um ponto de luz estreito sobre as agulhas em movimento; os pulsos de luz refletidos são transmitidos para a unidade de comando através de cabo de fibra ótica. A unidade de comando adapta-se automaticamente à sequência de agulhas de acordo com a velocidade da máquina e a bitola. Se um pulso estiver em falta ou fora de posição devido a uma agulha defeituosa, a unidade dispara a paragem da máquina e um contador de agulhas indica quantas agulhas precisam passar até alcançar a posição defeituosa. Agulhas em falta (por ex. linhas de corte ou zonas de padrão) podem ser mascaradas. Para evitar paragens falsas, o número de rotações antes da paragem é ajustável.

Visita ao produto / Destaques visuais

• Visor de 4 dígitos para identificação rápida da agulha defeituosa
• Unidade de comando com LED de estado codificado por cores por cada cabeça ótica
• Terminal portátil 8024 para ajustes e diagnóstico
• Substituição da lente ótica fácil e segura
• Compatibilidade com máquinas circulares de alta velocidade

Especificações técnicas

• Alcance do sensor: 15 mm ±1 mm
• Sequência de agulhas: 15/s - 5000/s
• Bitola: Até E50
• Tensão de alimentação: 11 V - 28 V AC/DC
• Consumo médio: 5 VA
• Saída: Saída por relé, comutável (máx. 60 V)
• Configuração típica: 1 unidade de comando e 1 ou 2 cabeças óticas dependendo do tipo de máquina
• Terminal portátil: 8024 (auxílio de ajuste)
