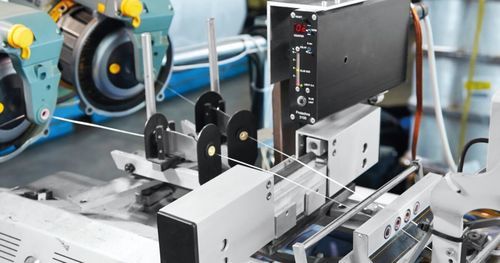

Aparelho de inspeção para aplicações industriais COGASTOP WEFT 3100

para processo de fabricaçãoelétricode alta resolução

Descrição breve
O inspetor de fios PROTECHNA COGASTOP WEFT 3100 é um sistema de controlo para detetar falhas em fios de trama em teares. Detecta fibras soltas, fios duplos, nós e roturas capilares. Isto é especialmente importante em tecidos revestidos, pois qualquer fibra solta é visível no produto revestido final.

Funções principais

• Monitorização dos fios de trama em teares
• Fácil de operar

Construção e funcionamento
O COGASTOP WEFT 3100 instala-se antes ou diretamente após o alimentador para que as falhas possam ser removidas antes de serem incorporadas no tecido. Um ou mais fios de trama passam pelo centro de um feixe de luz concentrado. Quando uma falha de fio atravessa o feixe, a luz transmitida reduz-se; se a variação exceder a sensibilidade ajustada, o tear é parado para permitir a remoção da falha. A cabeça de inspeção está ligada à unidade de controlo por fibras ópticas, garantindo elevada imunidade a interferências eletromagnéticas. A ligação elétrica, a avaliação eletrónica e a paragem da máquina são efectuadas pela unidade de controlo.

Tour do produto / Imagens
Estão disponíveis várias imagens do produto e um vídeo que mostram a instalação, detalhes da cabeça de inspeção, posições típicas de montagem (antes/depois do alimentador) e exemplos visuais das falhas detectadas.

Características técnicas / especificações

• Velocidade do fio: a partir de 100 m/min
• Alcance de monitorização: 200 mm
• Tensão de funcionamento: 115V–230V / 50Hz–60Hz
• Contacto de paragem: contacto de relé sem potencial
