Válvula de gatilho

manualde ajustede bloqueio

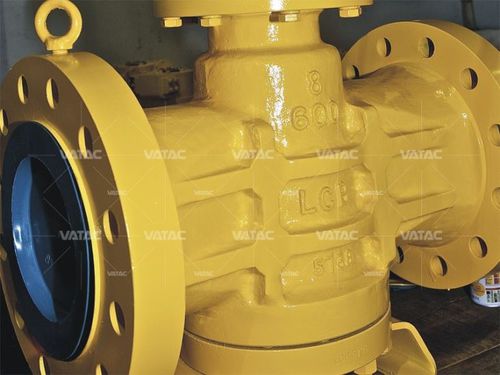

As Válvulas de Obturador com Lubrificação da Sede Resiliente são do tipo "bloco" ou de corte completo. Pode ser usada para estrangulamento onde não é necessário um ajuste preciso. Mas o serviço primário é a operação positiva de abertura e fechamento Três partes básicas compreendem a válvula de obturador lubrificada: corpo, tampa e obturador. O obturador é o único membro móvel. A válvula é aberta apenas por rotação, o obturador gira sobre uma sede lubrificada. Enquanto o obturador está disponível em forma cilíndrica e cônica, o último é geralmente preferido, porque o princípio de rotação cônica resulta em uma operação rápida e simples da válvula. A forma cônica do obturador combina a vantagem de ajuste apertado da ação de cunha com a ação deslizante do movimento rotativo. A rotação elimina a necessidade de elevar e baixar um membro móvel da válvula e protege as superfícies de assento da exposição a elementos corrosivos » Projeto e fabricação segundo API 599, ASME B16.34 ou DIN3202 ◆ Classificação P.T. segundo ASME B16.34 » Dimensões face a face para ASME B16.10 ◆ Extremidades flangeadas para ASME B16.5 » Extremidades Soldadas a B16.25 ◆ Extremidades roscadas para ASME B1.20.1 » Terminais de solda de soquete para ASME B16.11 ◆ Marcação de válvulas para MSS SP-25 » Inspecionar & Testado de acordo com API 598 » Tamanhos de 1/2" a 30" » Classificações de Pressão da Classe 150 a Classe 2500, PN10 a PN420 » Conexões das extremidades em R.F ou RTJ flangeado, NPT roscado, BSPT, Soldado S.W, B.W e ranhurado » Materiais disponíveis em Aço Carbono Fundido ou Forjado ASTM A216 WCB, WCC, ASTM A105N, Aço de Baixo Carbono LCB, LCC, LF2, WC6, WC9, F11, F22, Aço Inoxidável CF8, CF8M, CF3, CF3M, A182 F304, F304L, F316, F316L, Aço Duplex & Super Duplex A890 GR. 4A, 5A ou F51, Materiais Especiais em Monel, Alu.
