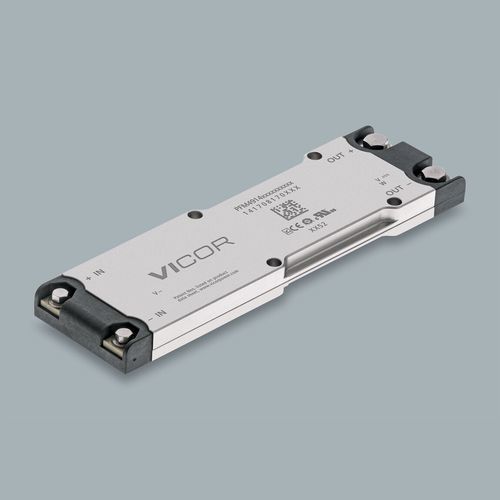

Retificador de corrente compacto PFM™

Visão geral
O PFM4914VB6M48D0CA0 pertence à família PFM™ de conversores AC-DC isolados com correção ativa do fator de potência (PFC). Utiliza um encapsulamento 4914 VIA de baixo perfil para montagem em chassis ou PCB e fornece 400 W ao longo de toda a faixa de entrada (85–264 VAC). O desempenho típico do PFC é >0.95 dependendo do filtro e da carga. Exige poucos componentes externos para soluções wall-plug-to-POL quando combinado com reguladores Vicor POL buck e buck-boost.

Especificações principais

• Faixa de tensão de entrada: 85 V – 264 V AC
• Tensão de saída: 48 V
• Potência de saída: 400 W (faixa completa de entrada)
• Encapsulamento: 4914 VIA; dimensões 124.77 x 35.54 x 9.3 mm
• Opções de montagem: montagem em chassis ou em PCB (long pin / short pin / lug)
• PFC ativo: tipicamente >0.95 (dependente do filtro)
• Autoranger robusto e carcaça térmica dupla-face
• Requer poucos componentes externos (retificador, fusível, MOV, capacitores de hold-up)
• Graus do produto: C (–20 a 100°C) ou T (–40 a 100°C)
• Interface de controle: Always On (opção)

Recursos do produto

• Encapsulamento 4914 VIA de baixo perfil
• Filtragem integrada, proteção contra transitórios e inrush
• Autoranger robusto para operação em ampla faixa de entrada
• Carcaça térmica dupla-face para melhor dissipação de calor
• Projetado para arquiteturas wall-plug-to-POL com reguladores Vicor POL
• Versões para montagem em chassis ou PCB disponíveis

Preços (MSRP)
Quantity | MSRP (USD)
1+ | $1,021.98
10+ | $811.96
25+ | $740.94
100+ | $694.95

Materiais de referência

• Ficha técnica
• Application note AN:039 – Thermal Management for VIA™ and ChiP™ Modules
• Aprovações / certificados de segurança (cURus, TUV/UL, CE, CB)
• Desenhos mecânicos e modelos 2D/3D (IGS, STEP)

Mecânica e embalamento
Encapsulamento 4914 VIA; dimensões 4.91 x 1.4 x 0.37 in / 124.77 x 35.54 x 9.3 mm. Desenhos mecânicos e modelos CAD disponíveis para integração no projeto.

Segurança & certificações

• cURus
• TÜV / UL / CSA
• Marca CE e diretivas aplicáveis
• Certificado CB

Fornecimento & prazo
Prazo indicado na página: 40 weeks. Quantidade mínima de encomenda: 1. Verifique o stock e os prazos dos distribuidores na página do produto.

Especificações técnicas

• Part number: PFM4914VB6M48D0CA0
• Família de produto: PFM™
• Denominação do modelo: PFM4914
• Entrada: 85–264 VAC
• Saída: 48 V
• Potência nominal: 400 W
• Encapsulamento: 4914 VIA
• Dimensões: 124.77 x 35.54 x 9.3 mm (4.91 x 1.4 x 0.37 in)
• Estilos de montagem: Board Mount Long Pin, Board Mount Short Pin, Chassis Mount (Lug)
• Grau operativo: C (–20 a 100°C) ou T (–40 a 100°C)
• Características típicas: PFC ativo (>0.95 típico), filtragem integrada, proteção transiente/inrush, autoranger, carcaça térmica dupla-face
• Quantidade mínima de encomenda: 1
• Prazo indicativo: 40 weeks
