Medidor de energia elétrica monofásico VM-3P series

trifásicode paredeRS-485

Visão geral
Medidores de energia medem potência e energia na caixa de distribuição de uma instalação, por exemplo em um sistema de armazenamento de energia. Ajudam a reduzir importação/exportação para a rede, monitorar a saída de inversores FV e medir cargas AC. Os dados podem ser exibidos em dispositivos GX e acessados pelo portal VRM para monitoramento local e remoto.

Modelos disponíveis

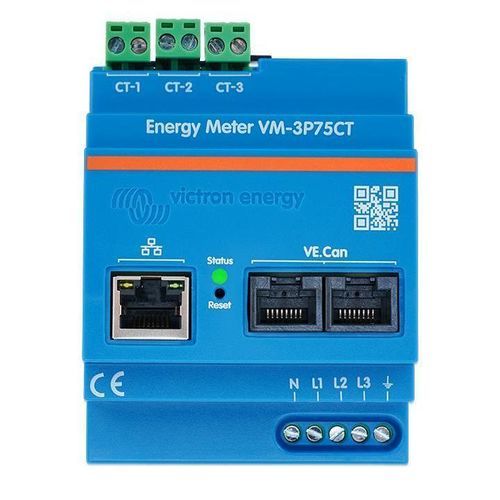

• Victron VM-3P75CT — Ethernet e VE.Can; trifásico e fase dividida; CTs fornecidos; máx. 80 A por fase
• Victron VM-3P5A — Ethernet e VE.Can; trifásico e fase dividida
• ET112 — RS485; monofásico; máx. 100 A
• ET340 — RS485; trifásico; máx. 65 A
• EM24 Ethernet — Ethernet; trifásico; máx. 65 A
• EM540 — RS485; trifásico; máx. 65 A

Integração e visualização
As leituras dos medidores são compatíveis com dispositivos GX (por exemplo Cerbo GX, Ekrano GX) e podem ser reportadas ao portal VRM para análise de tendência, alarmes e registo histórico de dados.

Documentação
Estão disponíveis ficheiros técnicos, guias de seleção, manuais, guias rápidos de instalação, desenhos dimensionais e imagens em alta resolução para cada modelo. Datasheets e manuais específicos cobrem VM-3P5A / VM-3P75CT, EM24, EM540, ET112 e ET340.

Características / especificações técnicas

• Comunicação: Ethernet, VE.Can ou RS485 dependendo do modelo
• Medição: monofásica, trifásica ou fase dividida conforme o modelo
• Correntes máximas: ET112 até 100 A (monofásico); ET340 / EM24 / EM540 tipicamente até 65 A (trifásico); VM-3P75CT com CT até 80 A por fase
• CTs: fornecidos com determinados modelos (ex. VM-3P75CT)
• Usos típicos: medição da energia de toda a aplicação na caixa de distribuição, medição de saída de inversores PV, monitorização de cargas AC, controlo de import/export para a rede
• Visualização e monitorização: compatível com dispositivos GX e portal VRM para monitorização local e remota
