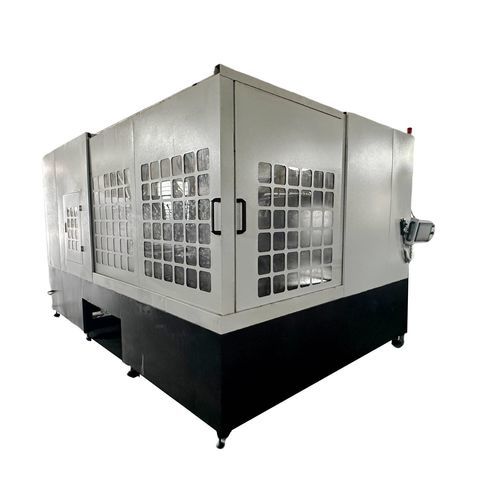

Máquina de corte a fio SH200-R

diamantadapara vidropara cerâmica

Visão geral do produto
A HorizonCrystal SH200-R é uma serra de fio diamantado contínuo (endless) projetada para corte horizontal de grandes peças de quartzo, cristal e cerâmicas técnicas. Suporta diâmetros de peça até 2000 mm e carregamento industrial pesado, proporcionando acabamento superficial fino e alta produtividade para corte em escala de produção.

Principais características

• Arquitetura de serra de fio diamantado horizontal em loop para quartzo de grande diâmetro e materiais frágeis/duros
• Fio diamantado em loop fechado com movimento unidirecional para corte estável
• Alta capacidade de velocidade do fio (tip. até 60 m/s; algumas configurações endless até 84 m/s)
• Acabamento superficial superior e largura de corte mínima (≈0,7 mm)
• Estrutura robusta permitindo carregamento por empilhadeira ou ponte rolante
• Mesa rotativa integrada opcional (eixo R) para acelerar o corte e aumentar a produtividade
• Parâmetros de corte ajustáveis conforme o material e a espessura

Aplicações

• Indústria de semicondutores: corte de substratos de quartzo, cerâmica e cristal para wafers e chips
• Optoeletrônica: conformação de safira sintética e componentes cristalinos para LEDs e lasers
• Cerâmica e materiais avançados: alumina, SiC, zircônia, nitreto de boro, mullita, sialon, Macor
• Joalheria e bens de luxo: corte de grandes gemas e vidro de safira para relógios e displays
• Pesquisa científica: corte de precisão de vários materiais cristalinos

Vantagens do equipamento

• Alta eficiência de corte devido ao fio abrasivo diamantado e às elevadas velocidades lineares
• Excelente qualidade de superfície proveniente do movimento contínuo do fio em loop
• Menor desperdício de material graças ao sulco estreito e ao diâmetro de fio fino (0,35–0,8 mm)
• Design robusto para manuseio direto de peças grandes e pesadas
• Alta precisão com repetibilidade de posicionamento ±0,02 mm nos eixos Y e Z
• Opção de eixo rotativo para operações multispasso mais rápidas e suaves

Especificações técnicas

• Modelo: SH200-R
• Diâmetro máximo da peça: 2000 mm (2 m)
• Altura máxima da peça: sem limite (dependente da aplicação)
• Corsa do eixo Y da mesa: 1000 mm (2000 mm com eixo R)
• Corsa do eixo Z da mesa: 550 mm
• Velocidade máxima do fio diamantado: até 60 m/s (tip.), até 84 m/s em configurações endless específicas
• Incremento mínimo de avanço (Y & Z): 0,01 mm
• Precisão de posicionamento repetido (Y & Z): ±0,02 mm
• Consumo total de energia: 6 kW
• Alimentação: AC220V 50Hz (trifásico, cinco fios)
• Dimensões (C×L×A): ≈ 3100 × 2300 × 2100 mm
• Peso total: ≈ 3000 kg

Notas adicionais
O fio diamantado em loop fechado permite altas velocidades lineares e acabamento superficial consistente. A máquina é fornecida com uma estação de carregamento adequada para peças industriais pesadas; mesas de carregamento personalizadas e opções de software estão disponíveis para requisitos específicos de produção.
