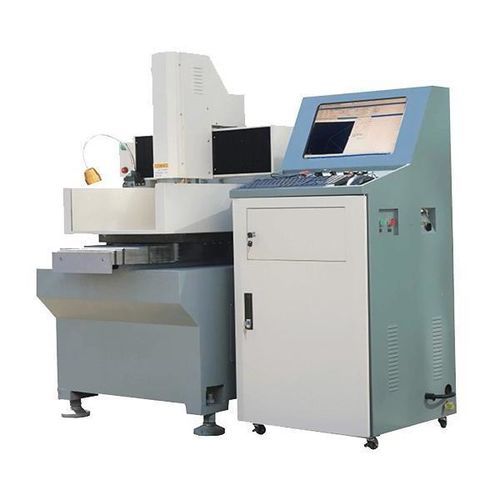

Máquina de gravação com pino

de materiais plásticospara metaispara madeira

Visão geral Máquina de gravação CNC para uso industrial com curso de trabalho 400x400x110 mm e mesa de 480x480 mm. Precisão de posicionamento 0,01 mm e repetibilidade 0,008 mm. Fuso de 2,2 kW com velocidade contínua 0–24000 rpm; distância fuso-mesa ajustável 80–190 mm. Velocidade rápida 10 m/min; avanço máximo de corte 8 m/min. Alimentação: monofásica 220 V/50 Hz. Sistema de acionamento: Servo. Peso máquina aprox. 900 kg. Configurações opcionais: 3,5 eixos (eixo rotativo) ou eixo Z duplo.

Aplicações de corte

• Indústria de joias — gravação e usinagem de peças e modelos com desenhos complexos.
• Desbaste/retificação — remoção de rebarbas e acabamento em metais e outros materiais.
• Publicidade e sinalética — corte e gravação em madeira, plástico e metal para letreiros, placas e logos.
• Fabricação de moldes — produção de moldes metálicos e plásticos de alta precisão.
• Artesanato e itens decorativos — souvenires, painéis esculpidos e componentes detalhados.

Vantagens do equipamento

• Sistema CNC: utiliza a placa Weihong para controlo estável e compatibilidade G-code.
• Capaz de gravar em materiais temperados/endurecidos assim como em materiais macios.
• Suporta ferramentas de corte micro-dimensionadas para acabamentos de alta precisão.
• Interface G-code aberta: compatível com a maioria dos softwares CAM/CAD nacionais e internacionais.

Perguntas frequentes

• Que materiais pode processar? — Madeira, plásticos, vários metais e materiais temperados/endurecidos.
• Compatível com software padrão de programação? — Sim; aceita comandos G-code padrão.
• Como é a operação e manutenção? — Projetada para uso simples; inclui manual; limpeza e verificações periódicas recomendadas.
• Garantia? — Normalmente 1 ano de garantia gratuita; opções pagas de garantia estendida disponíveis.
• Durabilidade? — Componentes industriais garantem longa vida útil com manutenção adequada.
• Atende normas internacionais? — Sim; configurações elétricas e de segurança podem ser adaptadas conforme requisitos do cliente.

Especificações técnicas

• Precisão de posicionamento X/Y/Z: 0,01 mm
• Precisão de repetição X/Y/Z: 0,008 mm
• Plano da bancada: 50,02 mm
• Perpendicularidade X–Y: 0,015 / 400 mm
• Curso de trabalho (X x Y x Z): 400 x 400 x 110 mm
• Dimensões da bancada: 480 x 480 mm
• Distância nariz do fuso-mesa: 80–190 mm
• Velocidade de movimento rápido: 10 m/min
• Velocidade máxima de avanço de corte: 8 m/min
• Potência do motor do fuso: 2,2 kW
• Velocidade do fuso (variável): 0–24000 rpm
• Alimentação: monofásica 220 V / 50 Hz
• Sistema de acionamento: Servo
• Peso da máquina: ~900 kg
• Dimensões do quadro elétrico: 600 x 590 x 1360 mm
• Dimensões totais: 910 x 1010 x 1560 mm
• Opcional: 3,5 eixos (eixo rotativo), eixo Z duplo
