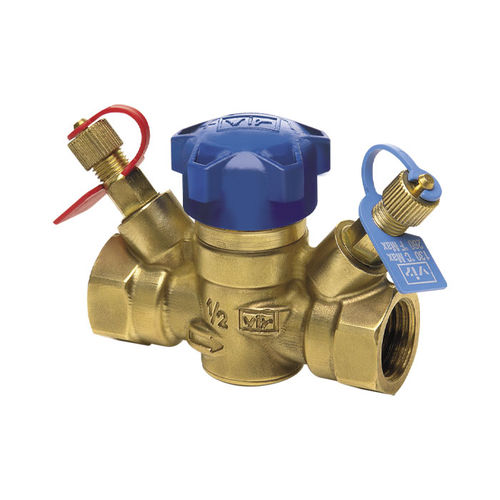

Válvula globo 9522/9525 series

manualelétricade controle

Válvula de equilibragem terminal ON/OFF em latão DZR com pontos de teste padrão (Fig. 9525) e atuador elétrico opcional (Vaurien) Informações adicionais Material - latão DZR Latão DZR Tipologia - Equilíbrio estático Ligação - ISO 228/1 Válvula terminal ON/OFF em latão DZR Rosca F/F (ISO 228/1 para DN15 e DN20, ISO 7/1 Rp acima) Kit de oliva e porca (O/N) para tubagem de cobre europeia (EN1057) a pedido: ● DN015, kit para tubo de 15 mm ● DN020, kit para tubo de 22 mm Tolerância no Kv nominal para válvula totalmente aberta ±10% (teste de acordo com BS7350) Disponível nas seguintes versões: ● Fig. 9522, sem pontos de teste (não permite a medição do caudal) ● Fig. 9525, com pontos de teste Com ligação roscada M30x1,5 para atuador linear Livre de marcação CE (cat. de acordo com o Art. 4.3 Dir. 2014/68/EU) Condições de funcionamento (podem ser utilizadas misturas de etilenoglicol ou propilenoglicol até 50%) não adequado para: gases dos grupos 1 e 2, líquidos do grupo 1 (Dir. 2014/68/UE) Atuador elétrico "Vaurien" opcional Atuador linear ON/OFF Porca roscada M30x1,5 com ligação rápida Tempo de curso: cerca de 5 minutos Com fio elétrico de 1m Proteção do invólucro IP54 Conformidade CE Alimentação eléctrica 50Hz ou 60Hz Versões para 230VAC ou 24V AC/DC disponíveis Normalmente fechado (NC) Versão normalmente aberta (NO) disponível a pedido
