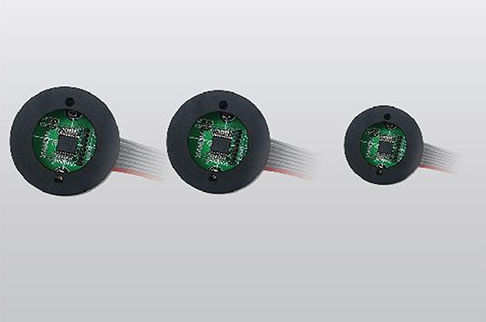

Encoder rotativo incremental magnéticocom saída digitalLine Driver
Guardar nos favoritos
Comparar
Características
- Tipo
- incremental
- Tecnologia
- magnético
- Sinal de saída
- com saída digital, Line Driver
- Tensão de alimentação
- 5 Vcc
- Aplicações
- industrial, para motor, para OEM, para robótica
- Outras características
- pequeno, programável, para feedback motor, de 3 canais
- Resolução de encoders incrementais (pulsos/revolução)
MÍN: 256 unit
MÁX: 4.096 unit
- Diâmetro do invólucro
22 mm
(0,87 in)- Velocidade de rotação
MÍN: 0 rpm
(0 rad.min-1)MÁX: 20.000 rpm
(125.664 rad.min-1)
Descrição
Características:
Parâmetros do produto:
Manual do produto:
Aplicações:
- Chip de encoder rotativo magnético, 3 canais (ABI)
- Interface de saída: ABI (TTL)
- Configuração programável: posição zero e linhas ABI por revolução
- Contagens de pulsos selecionáveis (ABI): 4096, 2048, 1024, 512, 256 ppr
- Driver de linha diferencial opcional de quatro canais (EN22AL / EN22BL) com saídas complementares
Parâmetros do produto:
- Modelo: Magnetic encoder, 3 channels, Line Driver, 4096 CPT
- Diâmetro: 22 mm
- Linhas por revolução (LPR): 256–4096
- Contagens de pulsos (ABI): 4096, 2048, 1024, 512, 256 ppr
- Velocidade máx.: 20.000 RPM
- Tensão de alimentação: 5 V
- Sinal de saída: TTL (ABI)
- Tipo de encoder: Magnético
- Especificação: Manual do produto disponível (PDF)
- CAD: Não fornecido
- CAD 3D: Não fornecido
Manual do produto:
- Título: Magnetic encoder,3 channels,Line Driver,4096 CPT
- Formato: PDF
- Versão: 20260311
- Data: 2026-03-11
Aplicações:
- Integração em controlo de movimento rotativo industrial, servomotores e sistemas de feedback
- Uso em robótica, transportadores e linhas de montagem automatizadas
- Adequado para integração OEM que requer um encoder compacto de 22 mm de diâmetro
- Opções programáveis facilitam a calibração e integração com controladores compatíveis com ABI
