Testador Hipot CC V10X

CAde alta tensãode conformidade elétrica

Visão geral

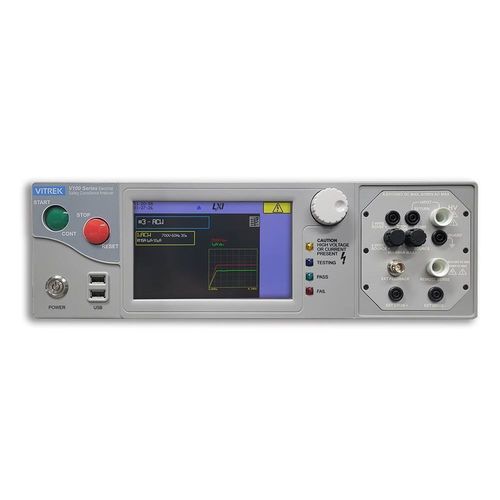

A série Vitrek V10X é uma plataforma avançada de testes de segurança elétrica para ambientes de produção e laboratório. Fornece capacidades multi‑teste incluindo hipot AC, hipot DC, resistência de isolamento (IR), ensaio de aterramento e medições de baixa resistência em 4 fios. A plataforma é pronta para automação com suporte SCPI nativo, geração de relatório PDF embarcado e controlo escalável de canais de scanner de alta tensão para sistemas multi‑ponto.

Principais características

• Hipot AC até 10 kVrms padrão; Hipot DC até 15 kV padrão; booster AC externo de 30 kV opcional
• Opções de saída AC de alta potência (100 mA, 200 mA; opção 500 VA em modelos suportados)
• Fonte DC de alta corrente até 50 mA para carregamento rápido de DUTs de alta capacitância
• Teste de aterramento integrado até 40 A RMS em modelos aplicáveis
• Resolução de fuga em picoampère (100 pA) permitindo leituras em TΩ
• Tecnologia de medição DSP com análise de ângulo de fase para separar fuga resistiva e capacitiva
• Detecção de arco broadband configurável com limites duplos (tempo e amplitude) e detecção rápida de breakdown <150 μs
• Ecrã tátil a cores com edição gráfica de sequências e gráficos de medição em tempo real
• Sequências multi‑etapa configuráveis: 1.000+ etapas com rampas, dwell, IR multinível e multi‑dwell sem retorno a zero
• Controlo direto de até 1.600 canais de scanner HV para matrizes de teste extensas
• Conectividade: Ethernet (LAN), USB, RS‑232, I/O digitais; GPIB opcional; interface web embutida e configuração Wi‑Fi
• Geração de relatório PDF embarcada e exportação CSV para documentação auditável com timestamp, ID do operador e rastreabilidade completa
• Arquitetura de segurança em camadas: Ground Fault Interruption (GFI), Safety Fault Interlock (SFI™) e Test Lead Safety Sense (TLSS™)
• Projetado para conformidade com UL, IEC, CSA, MIL‑STD e DO‑160 (400 Hz)
• Fabricado nos EUA; garantia padrão de 2 anos

Capacidades (resumo)
Hipot AC - Faixa por modelo: V101–V104: 20 V–6 kV; V105–V108: 50 V–10 kV; opção externa AC‑30 até 30 kV AC
Hipot AC - Corrente máxima padrão: tipicamente 50 mA; 100 mA ou 200 mA disponíveis com opções; opção 500 VA para maior potência
Hipot DC/IR - Faixa por modelo: V101–V102: 20 V–6 kV; V103–V106: 50 V–11 kV; V107–V108: 50 V–15 kV
Hipot DC - Corrente DC máxima: tipicamente até 50 mA (depende do modelo/opções)
Medição IR: resolução picoampere suportando faixa TΩ
Aterramento: integrado até 40 A RMS em modelos selecionados
Ohmímetro 4‑fios: medições rápidas de 5 dígitos até 100 μΩ; faixas até 100 kΩ

Software e documentos incluídos/disponíveis
Criação de relatórios PDF embarcada e exportação CSV. Software QT Insite para PC disponível (opção de licença) para automação e gestão de testes e dados.

Acessórios e opções (exemplos)

• Booster externo AC‑30 (opção 30 kV AC)
• Opção 500 VA de alta potência e opção AC‑2 (2 kV/200 mA)
• Interface GPIB opcional
• Configurações de terminais traseiros, kit de montagem em rack, invólucros de segurança
• Arranque/paragem remoto com pedais/botões, conjuntos de cabos HV, sondas de aterramento e cabos Kelvin

Especificações técnicas

• Tensão de teste AC: até 10 kVrms padrão; expansível até 30 kVrms com opção AC‑30
• Tensão de teste DC: até 15 kV padrão em modelos de maior especificação
• Corrente de saída AC: 50 mA padrão; opções de 100 mA, 200 mA; capacidade 500 VA em modelos suportados
• Corrente de sourcing DC: até 50 mA (dependente do modelo)
• Aterramento: integrado até 40 A RMS em modelos aplicáveis
• Resolução de corrente de fuga: 100 pA
• Medição de ângulo de fase: componentes em fase e em quadratura com precisão ±0,05° RMS (típ.)
• Detecção de arco: limites de amplitude e largura de pulso configuráveis (largura 4–30 μs selecionável)
• Detecção de breakdown: resposta rápida <150 μs
• Memória de sequência: 1.000+ sequências multi‑etapa, multi‑dwell e rampas; armazenamento não volátil
• Interfaces: Ethernet LAN, USB Host, RS‑232, I/O digitais; GPIB opcional; conjunto de comandos SCPI
• Funcionalidades remotas: interface web embutida e configuração Wi‑Fi para monitorização e gestão
• Relatórios: geração PDF embarcada, exportação CSV, timestamp, ID do operador e rastreabilidade completa
• Segurança: GFI, SFI™ <1 ms desligamento, TLSS™ verificação contínua
• Normas: UL, IEC, CSA, MIL‑STD e DO‑160 (400 Hz)
• Medição de resistência: 4‑fios Kelvin até 100 μΩ com compensação automática de condutores
• Dimensões/peso: aprox. 132 mm A × 432 mm L × 457 mm P; peso líquido ≈9 kg (dependendo de modelo/opções)
• Operação: 0 °C a 50 °C; humidade até 85% HR sem condensação; altitude até 7 000 ft
• Alimentação: 105–265 VAC (45–450 Hz); capacidade mínima 500 VA (750 VA com opção de alta potência)
• Firmware: atualizável para futuras melhorias e atualizações de conformidade
