Moinho triturador de resíduos compacto XRipper®

robustopara metaispara aplicações industriais

Visão geral
O XRipper® da Vogelsang é um triturador de dois eixos concebido para reduzir materiais sólidos e perturbadores (lenços húmidos, têxteis, madeira, plásticos, resíduos volumosos) e proteger bombas e equipamentos a jusante contra obstruções e danos. O projeto foca em elevada disponibilidade, manutenção simples no local e longa vida útil.

Benefícios

• Redução económica de materiais emaranhados e fibrosos, como lenços e têxteis
• Proteção de bombas, válvulas e componentes a jusante contra bloqueios e danos
• Manutenção rápida com acesso facilitado às peças de desgaste
• Maior fiabilidade graças à tecnologia de vedante mecânico em cartucho e construção robusta

Aplicação e desempenho
A série XRipper desfaz de forma fiável materiais fibrosos e enredados em redes de esgotos, estações de bombagem e estações de tratamento de águas residuais. Rotors Ripper monolíticos e um design torsionalmente rígido proporcionam redução de tamanho consistente mesmo com materiais grossos ou em grandes volumes, reduzindo entupimentos a jusante e melhorando a disponibilidade operacional.

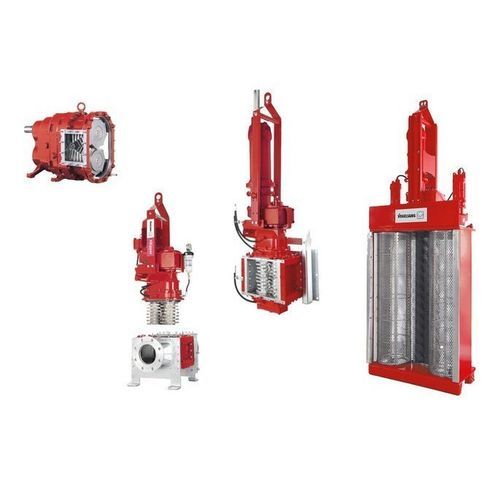

Modelos

• XRipper® XRS: Série económica e de fácil manutenção com acesso rápido às peças de desgaste; adequada para materiais grossos e volumosos.
• XRipper® XRP: Variante compacta em linha para instalação em tubagens; motor montado acima e unidade funcional elevável para manutenção sem desmontar a tubagem.
• XRipper® XRC-SIK: Versão para canais abertos e poços com Sewer Integration Kit (SIK) para posicionamento e elevação em guias para serviço.
• XRipper® XRG: Triturador de grande capacidade para caudais máximos; peneiras laterais de alta capacidade permitem a passagem de grandes volumes retendo material perturbador para trituração contínua.

Características

• Rotores Ripper monolíticos usinados a partir de um único bloco de aço especial para transmissão uniforme de torque e menos peças de substituição
• Placas de desgaste axiais com contra-facas para impedir a passagem de material não tratado e garantir trituração uniforme
• Ação auto-limpante devido a diferentes velocidades dos eixos que removem material depositado
• Eixos e rotores de grande diâmetro para rigidez torsional e resistência a bloqueios
• Carcaça rígida para prolongar a vida útil de rolamentos e caixa de engrenagens

Opções

• Larguras de lâmina do rotor 6–11 mm; aço especial endurecido padrão, variantes em aço inoxidável disponíveis
• Carcaças otimizadas para fluxo em XRP e XRC para maximizar a vazão com dimensões compactas
• Versões ATEX para áreas com atmosfera explosiva
• Variantes de material: ferro fundido cinzento (XRS) ou aço; opções em aço inoxidável e aço inox fundido; peças de desgaste em inox ou aço altamente resistente ao desgaste
• Rolamento QD (terceiro apoio) para desenhos longos ou bloqueios severos
• Caixa separadora para remover materiais pesados (pedras, peças metálicas) a montante
• Sewer Integration Kit (SIK) para instalação direta em canais e remoção para manutenção
• Opções de acionamento: motorredutores, motorredutores de eixos paralelos, variantes resistentes a inundações, acionamentos hidráulicos

Descarregamentos
Folheto e ePaper: XRipper - The robust wastewater grinder.

Especificações técnicas

• Princípio: triturador de dois eixos com rotores Ripper monolíticos
• Aplicações: águas residuais municipais, estações de bombagem, canais, poços e determinados fluidos industriais conforme o modelo
• Larguras de lâmina do rotor: 6–11 mm
• Materiais: rotores e placas em aço especial endurecido (padrão); carcaças em ferro fundido cinzento ou aço; opções inox disponíveis
• Tecnologia de vedante mecânico em cartucho
• Design auto-limpante (diferentes velocidades dos eixos)
• Opção de rolamento QD (terceiro apoio)
• Opção ATEX disponível
• Opções de acionamento: motorredutor elétrico, motorredutor de eixos paralelos, acionamento hidráulico; versões resistentes a inundações disponíveis
• Modelos disponíveis: XRS, XRP, XRC-SIK, XRG
