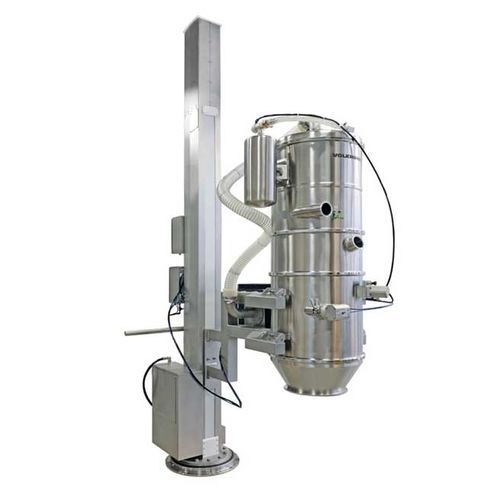

Coluna de elevação elétrica industrial

para a indústria farmacêuticapara a indústria alimentíciaajustável

Visão geral
As colunas elevatórias permitem acoplar e desacoplar rapidamente um transportador a vácuo a uma máquina ou recipiente. Simplificam a limpeza e manutenção, permitem trocas de produto mais rápidas e desacoplam mecanicamente o transportador da máquina para evitar transferência de peso e vibrações. Variantes móveis sobre rodas permitem usar o mesmo transportador em várias linhas de processo e pontos de entrega.

Aplicações e usos típicos

• Enchimento de contentores ou recipientes de diferentes tamanhos (ajustar a posição vertical à altura do recipiente)
• Alimentação e enchimento de misturadores e outras máquinas de processo
• Limpeza e manutenção ergonómica (baixar o transportador para a altura de trabalho)
• Permitir acesso livre às máquinas durante limpeza ou manutenção
• Desacoplar massas e vibrações das máquinas a jusante
• Uso flexível de um transportador em vários locais (colunas móveis)
• Mover o transportador para uma área de lavagem para limpeza

Colunas elevatórias fixas e móveis
As colunas fixas são instaladas permanentemente no piso; para colunas altas / braços pesados podem ser fixadas adicionalmente ao teto. Exigem pouca área de base, permitem grandes alturas de elevação e braços longos, e oferecem posicionamento preciso. A coluna ou o braço podem ser equipados com função de rotação (a coluna inteira gira em torno do eixo vertical ou o braço gira por meio de uma junta).

As colunas móveis permitem usar um transportador a vácuo em vários pontos de entrega; são movimentadas pela área de produção e posicionadas conforme necessário. Comparadas às colunas fixas, exigem mais espaço de manobra. Conceções móveis típicas incluem chassis em U (o ponto de entrega deve estar dentro do U ou os rolos frontais passam por baixo do ponto) ou um carrinho com chassis traseiro prolongado para maior estabilidade.

Variações de acionamento para ajuste de altura
Oferecemos três tipos de acionamento para o ajuste em altura dos transportadores montados em colunas:

• Acionamento manual: manivela que aciona o redutor e a cremalheira. Econômico e adequado para uso esporádico; esforço mínimo para transportadores leves.
• Acionamento pneumático: cilindro pneumático integrado na coluna. Ideal para uso em zonas com risco de explosão de pó (adequado para instalação onde se exige proteção contra explosões).
• Acionamento elétrico: alta precisão de posicionamento e suporta grandes alturas e cargas mais pesadas; adequado quando as alturas de enchimento variam frequentemente.

Movimento de rotação
As opções de rotação incluem girar toda a coluna fixa em torno do seu eixo vertical (rotação manual com posições de bloqueio) ou montar uma junta giratória no braço/forquilha para permitir a rotação horizontal do braço. Tanto as colunas móveis como as fixas podem implementar uma junta de braço giratório.

Operação em áreas perigosas (ATEX / proteção contra explosões)
As colunas elevatórias podem ser projetadas para uso em atmosferas com risco de explosão por poeira. Muitas conceções são usadas na Zona 22; os transportadores Volkmann VS e PPC têm exame de tipo para instalação e operação nas Zonas 1, 2, 21 e 22 quando combinados adequadamente.

Sistemas de encaixe
As ligações entre o transportador a vácuo e a máquina ou recipiente podem ser manuais ou automáticas. Sistemas de encaixe (p.ex. válvula de encaixe VIAS ou válvulas de transferência assépticas para aplicações farmacêuticas) possibilitam encaixe/desencaixe automático e transferência asséptica quando necessário.

Suporte de troca rápida para o transportador a vácuo
Um suporte de troca rápida opcional permite a inserção e remoção sem ferramentas de um transportador Volkmann da montagem em forquilha: o transportador é guiado no bloco de montagem por pinos de guia, fixado com pinos de bloqueio e então as ligações de meios (linha de transporte, acoplamentos pneumáticos) e a ligação de terra são reconectadas por braçadeiras e conectores conforme aplicável.

Conexões e alimentação de meios
A linha do transportador, alimentação de ar comprimido, ligações elétricas e outras linhas são encaminhadas através do braço até ao transportador. Para colunas móveis, as ligações pneumáticas e elétricas podem ser implementadas como conexões de encaixe; são possíveis conexões personalizadas.

Materiais e acabamento superficial
Material padrão: aço inoxidável AISI 304. Acabamento padrão: jateado Ra < 1,5 µm. Acabamento mais fino opcional: usinado Ra < 0,8 µm mediante pedido.

Automação
As versões com acionamento elétrico e pneumático são adequadas para automação. Interfaces opcionais permitem a troca de dados com outros controladores ou sistemas de nível superior (p.ex. arquiteturas OPC UA).

Soluções especiais
Pode-se desenvolver colunas elevatórias personalizadas (exemplos: integração de detectores de metais, soluções de transferência asséptica, estágio secundário de filtragem HEPA, funcionalidades WIP ou relocação de filtros e bombas para reduzir a altura total em instalações com tetos baixos).

Especificações técnicas

• Tipo de produto: coluna elevatória / guindaste para transportadores a vácuo (fixa ou móvel)
• Opções de acionamento: manual (manivela + caixa de engrenagens & cremalheira), pneumático (cilindro integrado), elétrico (motorizado)
• Rotação: rotação da coluna em torno do eixo vertical ou junta giratória no braço/forquilha
• Conformidade ATEX: conceções disponíveis para zonas explosivas por pó; Volkmann VS e PPC compatíveis com Zonas 1, 2, 21 e 22 quando especificados
• Materiais: aço inoxidável AISI 304 padrão
• Acabamento: padrão jateado Ra < 1,5 µm; opção usinada Ra < 0,8 µm
• Montagem: fixação ao piso (fixa) com suporte de teto opcional; carrocerias móveis com chassis em U ou chassis traseiro prolongado
• Acessórios / opções: suporte de troca rápida, válvulas de encaixe (VIAS ou assépticas), montagem da bomba Multijector® no braço, estágio HEPA, integrações compatíveis com WIP, integração de detector de metais
• Conexões: linha de transporte, alimentação pneumática e elétrica encaminhadas via braço; conexões de encaixe possíveis para colunas móveis
• Interfaces de automação: opcionais (p.ex. compatível OPC UA)
