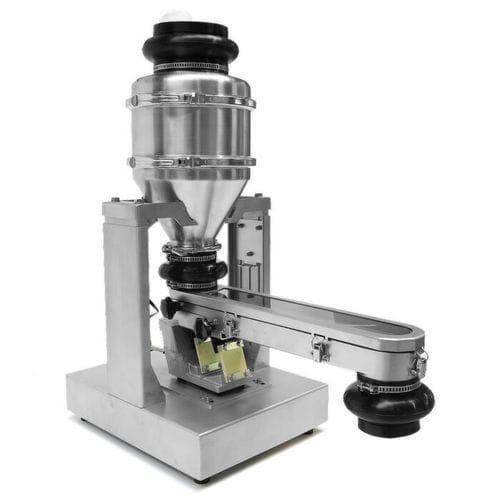

Alimentador gravimétrico VFD 100

de pistãoa vácuovibratório

Visão geral
Esta unidade compacta e funcional permite a pesagem e dosagem precisas de pós, grânulos e outros materiais a granel de escoamento livre. O sistema modular é projetado para integração simples em plantas de processo e para combinação com sistemas de transporte a vácuo, proporcionando precisão de dosagem ao nível de gramas através do conceito loss‑in‑weight (LIW).

Principais características

• Pesagem e dosagem precisas de pós, grânulos e outros materiais a granel de escoamento livre (precisão: tipicamente alguns gramas).
• Recipiente de buffer integrado com transportador vibratório para extração e dosagem contínuas.
• Medida contínua do peso líquido por célula de carga integrada segundo o princípio loss‑in‑weight.
• Acionamento vibratório elétrico com capacidade de transporte ajustável continuamente; adequado para operação start‑stop sem inércia; eficiente em energia e silencioso.
• Projeto modular, fácil de desmontar para limpeza; manuseio delicado do material.
• Calha/tubo de transporte disponível em vários comprimentos e em aço inoxidável AISI 304 ou AISI 316.
• Conexões clamp e compensadores elásticos aprovados pela FDA na entrada e saída.
• PLC opcional para processar sinais da célula de carga e controlar a dosagem; pode ser integrado ao PLC da planta.
• Apto para instalações ATEX / zonas com risco de explosão.

Funcionamento

• A célula de carga mede continuamente o peso líquido do material no recipiente de buffer e no alimentador vibratório; o sistema de controlo ajusta a dosagem segundo o princípio LIW.
• Para grandes volumes, a dosagem é interrompida para reabastecer o buffer; a dose total é a soma dos ciclos individuais.
• O pó ou material a granel pode ser alimentado no buffer a partir de outro recipiente ou por transporte a vácuo; o alimentador vibratório extrai continuamente o material e o transfere para a estação a jusante (ex.: misturador).

Componentes típicos / pontos críticos

• Recipiente de buffer
• Vibrador de pistão
• Válvula de disco
• Tubo de estrangulamento
• Estrutura de suporte
• Calha (calha de transporte / calha de alimentação fechada)
• Acionamento (motorização vibratória)
• Balança / célula de carga (pesagem contínua)

Aplicações / setores

• Indústria química
• Indústria farmacêutica
• Indústria alimentar
• Indústria cosmética
• Qualquer processo que requeira a combinação de transporte a vácuo, pesagem e dosagem de pós/grânulos

Integração do sistema e design higiénico

• Sistema modular para integração direta em plantas de processo e combinação com sistemas de transporte a vácuo.
• Materiais e conexões selecionados para limpeza higiénica e compatibilidade de processo (AISI 304 / AISI 316; conexões clamp).

Características / especificações técnicas

• Modelo: VFD 100
• Fabricante / Marca: Volkmann
• Conceito de pesagem: célula de carga integrada, loss‑in‑weight (LIW)
• Precisão: tipicamente alguns gramas (dependendo da aplicação)
• Acionamento: alimentador vibratório elétrico; capacidade ajustável; adequado para start/stop
• Materiais: calha/tubo em aço inoxidável AISI 304 ou AISI 316
• Conexões: conexões clamp; compensadores elásticos aprovados pela FDA
• Controlo: PLC disponível (integrado ou integração no PLC da planta)
• Limpeza / manutenção: fácil desmontagem e montagem para limpeza
• Proteção contra explosões: apto para aplicações ATEX / zonas explosivas
• Integração: concebido para combinação com transporte a vácuo e estações de processo a jusante (ex.: misturadores)
