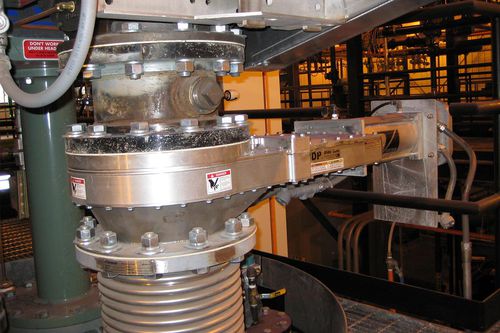

Válvula de gaveta HDPV2

em linhaem ferro fundidopara fluidos abrasivos

A comporta HDPV2 foi originalmente desenvolvida para isolar silos em aplicações onde a aeração de alta pressão é usada para fluidizar a descarga de pó. Ao longo do tempo, a comporta HDPV2 foi redesenhada e modificada para uma maior versatilidade de aplicação. Aplicação ideal: Aplicações de alta pressão no manuseamento de pós, pellets ou grânulos não abrasivos a moderadamente abrasivos. Caraterísticas principais Lâmina ajustável externamente para manutenção em linha Ação patenteada de "lâmina ascendente" para vedar positivamente contra pressões elevadas Peças substituíveis para manutenção em linha e vida útil prolongada Bolsa de deslocação do vedante final para evitar o empacotamento do material aquando do fecho Abertura desobstruída para um fluxo de material sem restrições e para manter as pressões da linha de transporte O conjunto opcional de purga de ar mantém os materiais finos no fluxo, para evitar que se acumulem no corpo da comporta Sem pontos de aperto ou ponto de movimento exposto para segurança Sem cavidades internas para evitar entalamento, alojamento e deterioração Olhais de elevação para facilitar a instalação Especificações técnicas Tipo de transporte Aplicações de transporte pneumático de fluxo por gravidade, fase diluída e fase densa até 75 psig | 5barg | +0,5 MPa, dependendo do tamanho da comporta. Pode ser usado em sistemas de pressão ou vácuo. Materiais manuseados Pós, pellets e grânulos não abrasivos a moderadamente abrasivos. Adequado para o manuseamento de materiais pegajosos e/ou corrosivos e para lavagem. Abertura Disponível em tamanhos redondos. Altura total 8 - 9 pol. | 200 - 230 mm Peso total 75 - 380 lb | 35 - 172 kg Opções de flange ANSI #125/150, DIN PN10 Estão disponíveis flanges personalizadas Opções de contacto de material aço inoxidável 304 ou 316L, aço carbono Construção do anel de vedação Silicone
