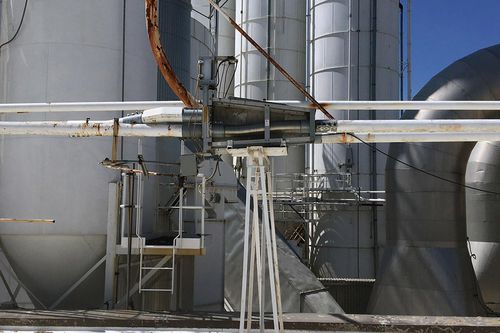

Válvula de distribuição de produtos pulverulentos TXX

por gravidade

O Vortex® Flex Tube Diverter™ foi especificamente concebido para eliminar a contaminação cruzada de materiais. Também oferece a conveniência do transporte contínuo. Aplicação ideal: Desvio ou convergência em aplicações onde a contaminação cruzada de material é uma preocupação. Características principais Pode ser deslocada numa coluna de materiais em fluxo - também conhecida como "deslocação em movimento" Sem contaminação cruzada de materiais na(s) linha(s) oposta(s) Vedantes de placa de pressão de polímero duro com carga ativa e compensação de desgaste Vedação positiva de materiais/vedação estanque ao pó através da(s) linha(s) fechada(s) e para a atmosfera Orifício maquinado de furo completo para um fluxo de material desobstruído e para manter a pressão da linha de transporte a ação de "tesoura" reduz o desgaste do vedante e minimiza o cisalhamento do material Sem cavidades internas, para evitar entalamento, alojamento e deterioração Sem pontos de aperto ou peças móveis expostas Autolimpeza mecânica dos vedantes em cada acionamento Tipo de transporte Fluxo por gravidade e aplicações de transporte pneumático de fase diluída. Pode suportar pressões diferenciais de até 15psig | 1 barg | 0,1 MPa, dependendo do tamanho da comporta. Pode ser utilizada em sistemas de pressão ou vácuo. Tamanhos padrão 2 - 8 pol. | 50 - 205 mm Estão disponíveis diâmetros ID e OD. Também estão disponíveis tamanhos de tubos Schedule. Entradas e saídas Disponível em tamanhos redondos Altura total 35 - 100 pol. | 875 - 2.545 mm Peso total 100 - 500 lb | 45 - 225 kg Opções de conexão Acoplamentos de compressão, ANSI #125/150 Estão disponíveis flanges personalizadas Temperaturas do material 180° F | 80° C para porta padrão, com modificações que permitem até 250° F | 122° C Construção do corpo/estrutura Alumínio Construção da caixa aço inoxidável 304 com visor de policarbonato transparente
