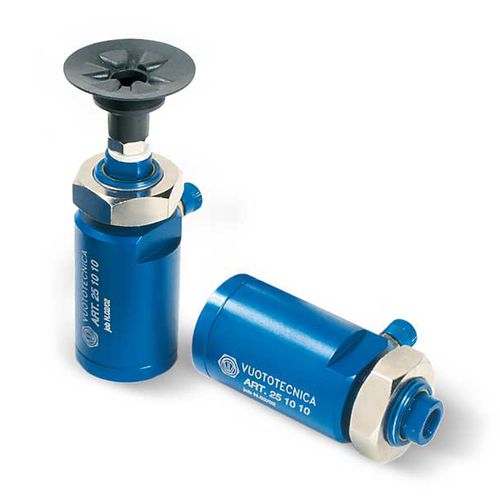

Cilindro pneumático 25 series

de dupla açãopara operações de elevaçãocontrolado por vácuo

Cilindros de vácuo Os cilindros descritos nesta página são acionados por vácuo. Ao criar um vácuo na câmara anterior do cilindro, a haste integrada do pistão sobressai, superando a força oposta da mola. O pistão é empurrado pelo ar à pressão atmosférica que entra na câmara traseira do cilindro através da haste oca. Quanto maior for a diferença de pressão entre a câmara dianteira sob vácuo e a câmara traseira à pressão atmosférica, maior será a força de impulso do pistão. A haste volta à sua posição de duas maneiras: 1) Impedindo a entrada de ar atmosférico através do orifício da haste e com o vácuo inserido, o diferencial de pressão no interior do cilindro é removido. Nesta condição, a mola de pressão e as forças de pressão atmosférica prevalecem sobre a haste, que é assim empurrada para a sua posição inicial. 2) Ao excluir o vácuo, a pressão atmosférica é restabelecida em ambas as câmaras do cilindro. Também neste caso, sendo o diferencial de pressão eliminado, a haste volta à sua posição inicial empurrada pela mola de impulso. O primeiro destes dois métodos é o verdadeiro princípio de funcionamento para o qual este cilindro foi concebido. Com efeito, quando se cria vácuo, uma ventosa montada na haste do cilindro perfurado entra rapidamente em contacto com o objeto a recolher. O objeto é então automaticamente levantado e permanece agarrado durante todo o tempo em que o vácuo permanece ativado.
