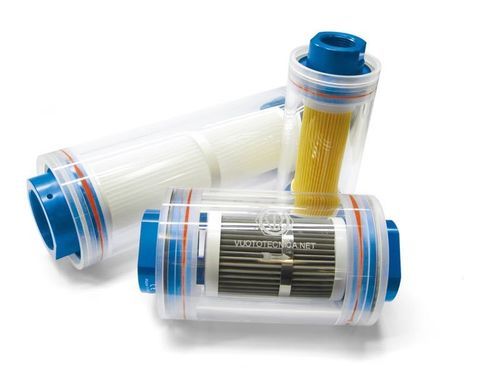

Filtro para bomba FCL7

Visão geral
Filtros de sucção em linha que retêm impurezas e poeiras muito finas, afetando o caudal de forma desprezível. O design cilíndrico compacto permite a instalação direta em tubulações de vácuo próximas às ferramentas (ventosas, sistemas de fixação por vácuo, etc.) para filtração local e controlo visual dos pontos de aspiração.

Construção
Corpo cilíndrico em Plexiglass transparente fechado por duas flanges em alumínio anodizado retidas por anéis Seeger. As ligações roscadas macho ou fêmea e os elementos de vedação estão nas flanges; uma cartucho filtrante interno e removível aumenta a superfície de filtração. Os filtros podem ser inspecionados removendo-se uma flange.

Tipos de cartucho filtrante

• Série SP: Cartucho pregueado em papel com vedação por compressão.
• Série SS: Cartucho em malha de polipropileno pregueado com vedação por compressão.
• Série SA: Cartucho em malha de aço inox AISI 304 com vedação por compressão.
• Série RP: Cartucho pregueado em papel com acoplamento rápido e duplo O-ring.
• Série RS: Cartucho em malha de polipropileno com acoplamento rápido e duplo O-ring.
• Série RA: Cartucho em malha de aço inox AISI 304 com acoplamento rápido e duplo O-ring.

Notas de utilização
As versões com elemento em papel não são recomendadas na presença de vapor de água, vapores de óleo ou condensação. Optar por cartuchos em malha ou aço inox se houver humidade ou presença de óleos.

Manutenção / inspeção
A inspeção e substituição do cartucho realizam-se removendo uma flange; não são necessárias ferramentas especiais para uma verificação básica.

Códigos de produto (exemplos)
FPL1 FCL1 FIL1 FPL2 FCL2 FIL2 FPL3 FCL3 FIL3 FPL4 FCL4 FIL4 FPL5 FCL5 FIL5 FPL6 FCL6 FIL6 FPL7 FCL7 FIL7 SP/5M SS/5M SA/5M RP/5 RS/5 RA/5 RP/10/57 RS/10/57 RA/10/57

Características técnicas

• Pressão de operação: 0,5 a 3000 mbar absolutos
• Temperatura do fluido: -20 a +60 °C
• Corpo: cilindro transparente em Plexiglass
• Flanges: alumínio anodizado fixado com anéis Seeger
• Materiais do cartucho: papel pregueado, malha de polipropileno, malha em aço inox AISI 304
• Tipos de vedação: vedação por compressão ou acoplamento rápido com duplo O-ring consoante a série
• Não recomendado com vapor de água/vapores de óleo para elementos em papel
• Inspeção: flange removível para verificação visual e acesso ao cartucho
