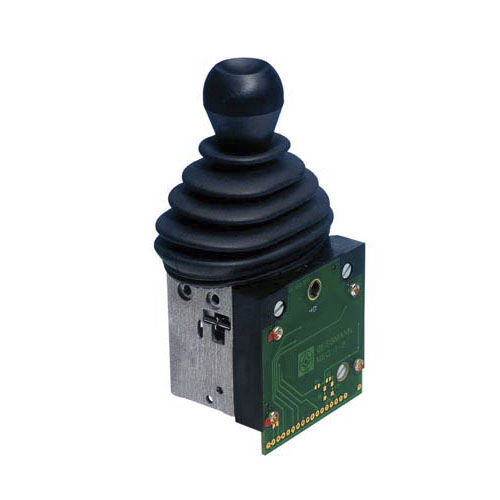

Joystick de um eixo S14

compactocom potenciômetropara controle remoto

O S14 é um joystick compacto de eixo único concebido para controlo remoto e aplicações electro-hidráulicas. Devido ao seu design modular, esta unidade de controlo pode ser utilizada universalmente. O sistema de sensores integrado tem pistas de sinal e potenciómetro em tecnologia de plástico condutor. Opcionalmente, também estão disponíveis contactos de comutação disponíveis. - Joystick para controlos remotos - Vida útil mecânica até 6 milhões de ciclos de funcionamento - Grau de proteção até IP65 - Design modular, portanto de aplicação muito flexível - Combinável com muitas pegas Gessmann - Codificador com potenciómetro de plástico condutor integrado - Contactos 2A 250 V AC15 - Pontos de retenção e bloqueio de posição final disponíveis - Com retorno por mola ou travão de fricção Contactos - 2A 250 V AC15 - ligação por pinça de caixa ® - 6 contactos por eixo Codificador - Resistência do potenciómetro: - 2 x 1,5 kOhm - 2 x 5 kOhm - 2 x 10 kOhm - Código cinzento de 6 bits Saída de corrente - 20...0...20 mA - 20...4...20 mA - Tensão de alimentação 18-30 V Saída de tensão - 10...0...10 V - Tensão de alimentação 18-30 V - Potenciómetro de corredor - 0,5...2,5...4,5 V - Caraterísticas: - duplo ou - duplo inverso - Tensão de alimentação 5 VDC Caraterísticas - Retorno por mola - Travão de fricção - Bloqueio máx. 6 passos - Ângulo de deflexão máx. +/-40 graus - Bloqueio de posição final Dados técnicos - Vida mecânica S14 : 6 milhões de ciclos de funcionamento - Temperatura de funcionamento : -40°C a +85°C - Grau de proteção : até IP65
