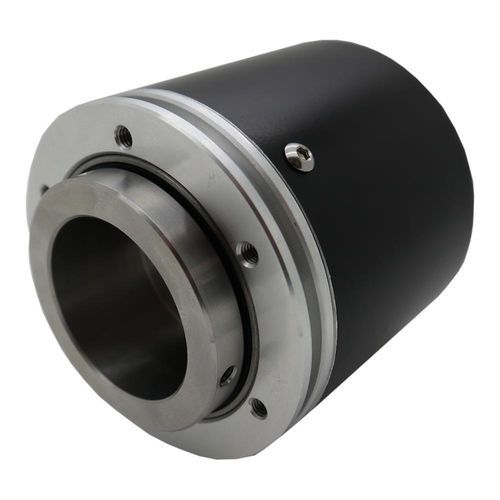

Encoder rotativo absoluto MH900

óptico16 bits32 bits

Visão geral
Encoders absolutos multi‑volta registam a posição angular e o número de revoluções. A função multi‑volta pode ser realizada mecanicamente por uma caixa de redução interna ligada ao eixo de acionamento ou eletronicamente.

Valor medido e interfaces
O valor de saída combina o ângulo single‑turn e a contagem de revoluções. O valor calculado é disponibilizado através de várias interfaces industriais conforme o modelo: SSI, CANopen, CAN SAE J1939, RS485, Profibus, Profinet, EtherCAT, BiSS‑C, Parallel, Analog.

Encoder absoluto multi‑volta – eixo maciço

• Miniatura padrão industrial — Série MS360
  • Tamanho: Ø 36 mm
  • Resolução: 1–16 bit single‑turn / 1–20 bit multi‑turn
  • Eixo maciço: Ø 6, 6.35, 8 mm
  • Codificação: Binary, Gray
  • Interface: SSI, CANopen, SAE J1939, RS485
  • Alimentação: 5 VDC; 8–30 VDC
• Encoder flange síncrona padrão — Série MS580
  • Tamanho: Ø 58 mm
  • Resolução: 1–16 bit single‑turn / 1–20 bit multi‑turn
  • Eixo maciço: Ø 6–12 mm
  • Codificação: Binary, Gray
  • Interface: SSI, CANopen, SAE J1939, RS485, Profibus, Profinet, EtherCAT, BiSS‑C
  • Alimentação: 5 VDC; 10–30 VDC
  • Opcional: eixo oco cego
• Encoder flange síncrona padrão — Série MS581
  • Tamanho: Ø 58 mm
  • Resolução: 1–16 bit single‑turn / 1–20 bit multi‑turn
  • Eixo maciço: Ø 6–12 mm
  • Codificação: Binary, Gray
  • Interface: Parallel, SSI, CANopen, SAE J1939, RS485, Analog, Profibus, Profinet, EtherCAT, BiSS‑C
  • Alimentação: 5 VDC; 10–30 VDC
  • Opcional: eixo oco cego
• Encoder flange síncrona padrão — Série MS700
  • Tamanho: Ø 70 mm
  • Resolução: 1–16 bit single‑turn / 1–20 bit multi‑turn
  • Eixo maciço: Ø 10–12 mm
  • Codificação: Binary, Gray
  • Interface: SSI, CANopen, SAE J1939, RS485, Profibus, Profinet, EtherCAT, BiSS‑C
  • Alimentação: 5 VDC; 8–30 VDC
• Encoder flange síncrona padrão — Série MS900
  • Tamanho: Ø 90 mm
  • Resolução: 1–16 bit single‑turn / 1–20 bit multi‑turn
  • Eixo maciço: Ø 10–12 mm
  • Codificação: Binary, Gray
  • Interface: Parallel, SSI, CANopen, SAE J1939, RS485, Analog, Profibus, Profinet, EtherCAT, BiSS‑C
  • Alimentação: 5 VDC; 8–30 VDC

Encoder absoluto multi‑volta – eixo oco cego

• Miniatura oco cego — Série MH360
  • Tamanho: Ø 36 mm
  • Resolução: 1–16 bit single‑turn / 1–32 bit multi‑turn
  • Eixo oco: Ø 6, Ø 6.35 mm
  • Codificação: Binary, Gray
  • Interface: SSI, CANopen, SAE J1939, RS485
  • Alimentação: 5 VDC; 8–30 VDC
• Oco cego — Série MH700
  • Tamanho: Ø 70 mm
  • Resolução: 1–16 bit single‑turn / 1–32 bit multi‑turn
  • Eixo oco: Ø 24–36 mm
  • Codificação: Binary, Gray
  • Interface: SSI, CANopen, SAE J1939, RS485, BiSS‑C
  • Alimentação: 5 VDC; 8–30 VDC
• Oco cego — Série MH900
  • Tamanho: Ø 90 mm
  • Resolução: 1–16 bit single‑turn / 1–32 bit multi‑turn
  • Eixo oco: Ø 35–50 mm
  • Codificação: Binary, Gray
  • Interface: SSI, CANopen, SAE J1939, RS485, BiSS‑C
  • Alimentação: 5 VDC; 8–30 VDC

Características técnicas

• Funcionalidade: medição multi‑volta = posição angular + contagem de revoluções (mecânico ou electrónico)
• Opções de codificação: Binary, Gray
• Resolução single‑turn: 1–16 bit (varia por série)
• Resolução multi‑volta: até 20 bit (alguns modelos ocos até 32 bit)
• Interfaces: SSI, CANopen, CAN SAE J1939, RS485, Profibus, Profinet, EtherCAT, BiSS‑C, Parallel, Analog (dependendo do modelo)
• Tipos de eixo: eixo maciço e eixo oco cego (vários diâmetros)
• Alimentação típica: 5 VDC e faixas 8–30 VDC (dependendo do modelo)
• Tamanhos disponíveis: Ø 36 mm, Ø 58 mm, Ø 70 mm, Ø 90 mm
• Famílias de produto: MS360, MS580, MS581, MS700, MS900, MH360, MH700, MH900
