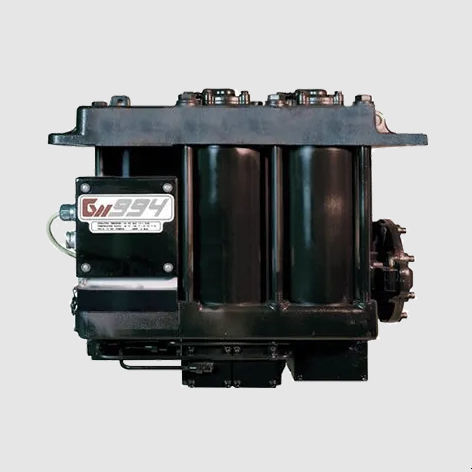

Secador de ar comprimido por adsorção 994-500

Descrição
Uma alternativa de baixo custo para locomotivas que operam na faixa de 3.000–4.000 hp. O 994-500 é totalmente intercambiável com a série 994-100 e possui metade das peças móveis da série 975, reduzindo despesas iniciais e de manutenção.

Detalhes

• Operação: torre dupla, regeneração por oscilação de pressão; ciclo de 65 s por torre (48 s regeneração, 17 s repressurização); um ciclo completo a cada 130 s
• Dessecante: alumina ativada, em sacos
• Pressão máxima do sistema: 150 psig (10,0 bar)
• Faixa de temperatura: -40°F a +160°F (-40°C a +70°C); aquecedor incluído
• Fluxo de entrada nominal: 100 scfm (2826 l/min)
• Válvula de purga autoajustável: dosifica automaticamente o ar de regeneração conforme as condições de entrada
• Queda de pressão: ≤ 5 psig a 100 scfm @ 100 psig e 105°F (sem coalescedor)
• Filtro coalescente: eficiência 99,9 % @ 0,3 mícron
• Elétrico: 18–138 VDC (74 VDC nominal); desconexão rápida; 0,5 A máx @74 VDC (aquecedor desligado), 10 A máx @74 VDC (aquecedor ligado)
• Exposição / resistência: resistente a sprays diretos de água e danos por detritos voadores
• Choque / Vibração / EMI: 10 g choque (3 eixos); atende requisitos GETS e EMD
• Fadiga: NFPA T2.6.1-1974 categoria cíclica 3/90 @ 140 psig
• Dimensões: 29 in L x 24.22 in H x 16.5 in P (737 x 615 x 419 mm)
• Peso: 155 lb (45 kg) secador; 75 lb (34 kg) suporte de montagem
• Opções: silenciador; funcionalidades: memória de temporizador, etiquetas multilíngues

Características / Especificações técnicas

• Modelo: 994-500 (intercambiável com 994-100)
• Tipo: secador de ar PSA de torre dupla
• Fluxo nominal: 100 scfm (2826 l/min)
• Pressão máxima do sistema: 150 psig (10,0 bar)
• Faixa de temperatura: -40°F a +160°F (-40°C a +70°C)
• Alimentação: 18–138 VDC; desconexão rápida
• Filtragem: filtro coalescente 99,9 % @ 0,3 µm
• Conformidade: GETS, EMD, norma de fadiga NFPA
