- Encoder rotativo absoluto
- Wachendorff Automation GmbH & Co. KG

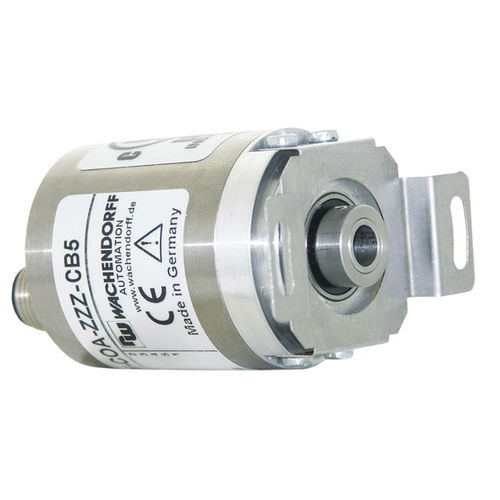

Encoder rotativo absoluto WDGA 36E magnético16 bits32 bits
Guardar nos favoritos
Comparar
Características
- Tipo
- absoluto
- Tecnologia
- magnético
- Resolução de encoders absolutos
- 16 bits, 32 bits
- N.º de voltas de encoders absolutos
- 16 bits, 32 bits
- Características mecânicas
- de eixo oco não passante, monovolta, multivolta, selado
- Sinal de saída
- SAE J1939, CAN
- Tensão de alimentação
- 32 Vcc, 4,5 Vcc
- Material
- em aço
- Grau de proteção
- sem manutenção, IP67, IP65, IP40
- Diâmetro do invólucro
36 mm
(1,42 in)- Diâmetro do eixo
6 mm
(0,24 in)- Velocidade de rotação
12.000 rpm
(75.398 rad.min-1)- Temperatura de processo
MÍN: -40 °C
(-40 °F)MÁX: 100 °C
(212 °F)
Descrição
Codificador absoluto, magnético, CAN SAE J1939
furo oco (cego)
Destaques
- Tecnologia EnDra® Multiturn: livre de manutenção e amiga do ambiente
- protocolo CAN SAE J1939
- Tecnologia de vanguarda com processador de 32 bits
- LED de 2 cores como indicador do estado de funcionamento
Detalhes do produto
Flange
eixo oco (furo cego)
caixa de aço cromado, blindagem magnética
Resolução
Resolução de uma só volta
65.536 passos/360° (16 bit)
Profundidade de inserção min.: 8 mm
Profundidade de inserção máx.: 17 mm
Máx. Carga radial do eixo admissível: 80 N
Máx. Carga axial do eixo admissível: 50 N
Profundidade de inserção min.: 8 mm
Profundidade de inserção máx.: 17 mm
Máx. Carga radial do eixo admissível: 80 N
Máx. Carga axial do eixo admissível: 50 N
Velocidade máxima de funcionamento
Consumo de corrente: tip. 50 mA
Consumo de energia: máximo. 0.5 W
---
