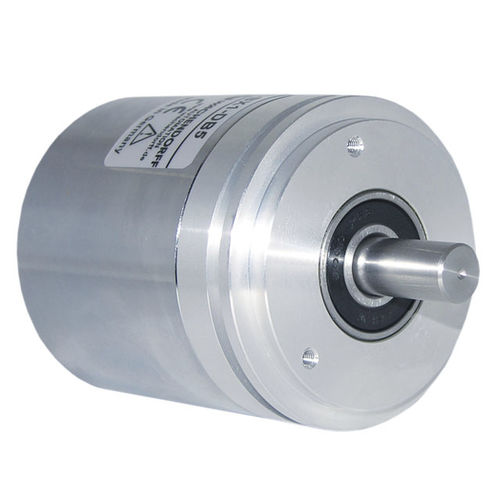

Encoder rotativo absoluto WDGA 58A
magnético16 bits32 bits

encoder rotativo absoluto
encoder rotativo absoluto
Guardar nos favoritos
Comparar

Mais informações no site da Wachendorff Automation GmbH & Co. KG

Características

Tipo
absoluto
Tecnologia
magnético
Resolução de encoders absolutos
16 bits, 32 bits
N.º de voltas de encoders absolutos
16 bits, 32 bits
Características mecânicas
de eixo maciço, monovolta, multivolta, de flange sincronizador
Sinal de saída
CANopen LIFT
Tensão de alimentação
24 Vcc, 12 Vcc, 15 Vcc, 32 Vcc
Material
em aço inoxidável
Grau de proteção
sem manutenção, IP67, IP65
Outras características
de alta resolução
Diâmetro do invólucro

58 mm
(2,28 in)

Diâmetro do eixo

MÁX: 10 mm
(0,39 in)

MÍN: 6 mm
(0,24 in)

Comprimento

MÁX: 20 mm
(0,787 in)

MÍN: 19 mm
(0,748 in)

Velocidade de rotação

8.000 rpm
(50.265 rad.min-1)

Temperatura de processo

MÁX: 100 °C
(212 °F)

MÍN: -40 °C
(-40 °F)

Descrição

Codificador de eixo absoluto, magnético, CANopen LIFT WDGA 58A Isolamento galvânico Flange sincro; Perfil de comunicação de acordo com o CiA 301 Perfil de aplicação CANopen Lift CiA 417; código binário Destaques - EnDra® livre de manutenção e amigo do ambiente - LIFT aberto, Uma volta/Multi-volta - Perfil de comunicação de acordo com o CiA 301 - Perfil de aplicação CANopen Lift CiA 417 - Uma volta/Multi-volta (16 bit / 32 bit) - Tecnologia orientada para o futuro com processador de 32 bits - LED de 2 cores como indicador do estado de funcionamento e mensagem de erro apropriada CiA 303-3 - Carga elevada no eixo até 220 N radial, 120 N axial Detalhes do produto Flange flange sincro caixa de aço cromado, blindagem magnética Resolução Resolução de uma só volta 65,536 passos/360° (16 bit) Resolução multi-voltas até 32 bit Máx. Carga radial do eixo admissível: 125 N Máx. Carga axial do eixo admissível: 120 N Aconselhamento: Atenção: Sem opção AAS = versão completa IP67 Máx. Carga radial do eixo admissível: 125 N Máx. Carga axial do eixo admissível: 120 N Máx. Carga radial do eixo admissível: 220 N Máx. Carga axial do eixo admissível: 120 N Aconselhamento: Atenção: Sem opção AAS = versão completa IP67 Máx. Carga radial do eixo admissível: 220 N, 22,434 kp Máx. Carga axial do eixo admissível: 120 N, 12.237 kp Velocidade máxima de funcionamento

---

Tradução automática  (ver texto original em inglês)
