Encoder rotativo absoluto WDGA 58A
magnético16 bits32 bits

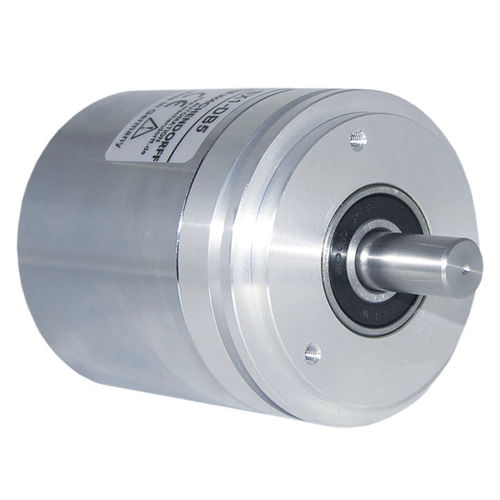

Encoder rotativo absoluto - WDGA 58A - Wachendorff Automation GmbH & Co. KG - magnético / 16 bits / 32 bits
Encoder rotativo absoluto - WDGA 58A - Wachendorff Automation GmbH & Co. KG - magnético / 16 bits / 32 bits
Guardar nos favoritos
Comparar

Características

Tipo
absoluto
Tecnologia
magnético
Resolução de encoders absolutos
16 bits, 32 bits
N.º de voltas de encoders absolutos
16 bits, 32 bits
Características mecânicas
de eixo maciço, monovolta, multivolta, de flange sincronizador
Sinal de saída
CANopen
Tensão de alimentação
24 Vcc, 12 Vcc, 15 Vcc, 32 Vcc
Material
em aço inoxidável
Grau de proteção
IP67, IP65
Outras características
de alta resolução, de isolamento galvânico
Diâmetro do invólucro

58 mm
(2,28 in)

Diâmetro do eixo

MÍN: 6 mm
(0,24 in)

MÁX: 10 mm
(0,39 in)

Comprimento

MÍN: 12 mm
(0,472 in)

MÁX: 20 mm
(0,787 in)

Velocidade de rotação

8.000 rpm
(50.265 rad.min-1)

Temperatura de processo

MÍN: -40 °C
(-40 °F)

MÁX: 100 °C
(212 °F)

Descrição

Codificador de eixo absoluto, magnético, CANopen WDGA 58A Isolamento galvânico Flange sincro; Perfil de comunicação de acordo com o CiA 301 Perfil de dispositivo para codificador CiA 406 V3.2 classe C2; código binário Destaques - CANopen - Perfil de comunicação de acordo com o CiA 301 - Perfil de dispositivo para codificador CiA 406 V3.2 classe C2 - LED indicador de estado (CiA 303-3) - Configurável sem capota de autocarro de campo via LSS (CiA 305) ou opcional via SDO - Extensa funcionalidade CANopen - Posições-, Velocidade- e Aceleraçãosobjectos - Supervisão da área de trabalho e cames codificadores - até 4 transmitir DOP's individualmente configuráveis - Funções da escala - Ritmo cardíaco, Nodeguardia e diagnóstico extensivo Detalhes do produto Flange flange sincro caixa de aço cromado, blindagem magnética Resolução Resolução de uma só volta Resolução multi-voltas Aconselhamento: Atenção: Sem opção AAS = versão completa IP67 Máx. Carga radial do eixo admissível: 125 N Máx. Carga axial do eixo admissível: 120 N Aconselhamento: Atenção: Sem opção AAS = versão completa IP67 Máx. Carga radial do eixo admissível: 125 N Máx. Carga axial do eixo admissível: 120 N Máx. Carga radial do eixo admissível: 220 N Máx. Carga axial do eixo admissível: 120 N Aconselhamento: Atenção: Sem opção AAS = versão completa IP67

---

Tradução automática  (ver texto original em inglês)
