- Encoder rotativo absoluto
- Wachendorff Automation GmbH & Co. KG

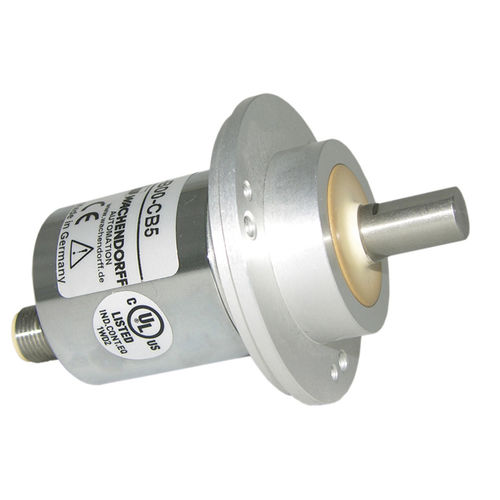

Encoder rotativo absoluto WDGA 58Smagnético16 bits32 bits
Guardar nos favoritos
Comparar
Características
- Tipo
- absoluto
- Tecnologia
- magnético
- Resolução de encoders absolutos
- 16 bits, 32 bits
- N.º de voltas de encoders absolutos
- 16 bits, 32 bits
- Características mecânicas
- de eixo maciço, monovolta, multivolta, flangeado, selado
- Sinal de saída
- RS-485
- Tensão de alimentação
- 32 Vcc, 4,5 Vcc
- Material
- em aço inoxidável
- Grau de proteção
- sem manutenção, IEC, resistente à corrosão, IP67, IP65, IP40, IP69K
- Aplicações
- industrial
- Outras características
- compacto
- Diâmetro do invólucro
58 mm
(2,28 in)- Diâmetro do eixo
10 mm
(0,39 in)- Comprimento
18 mm
(0,709 in)- Velocidade de rotação
3.600 rpm
(22.619 rad.min-1)- Temperatura de processo
MÁX: 100 °C
(212 °F)MÍN: -40 °C
(-40 °F)
Descrição
Codificador de eixo absoluto, magnético, RS485
Especialmente para a indústria alimentar e de bebidas
Resistência ácida e alcalina
Alta pressão / limpeza a vapor
Flange de aperto;
16/32-bit Uma volta/Multi-volta;
CRC checksum
Destaques
- Resistência à névoa salina (IEC 60068-2-11) bem sucedida
- Protecção: IP67 + IP69k (limpeza a alta pressão / vapor)
- EnDra®: livre de manutenção e amigo do ambiente
- RS485
- Simples volta/ Multi volta (ST + MT máx. 32 bit)
- Tecnologia de vanguarda com processador de 32 bits
- LED de 2 cores como indicador do estado de funcionamento
Detalhes do produto
Flange
flange de aperto
caixa de aço cromado, blindagem magnética
Resolução
Resolução de uma só volta
até 65,536 passos/360° (16 bit)
Resolução multi-voltas
até 32 bit.
Máx. Carga radial do eixo admissível: 100 N
Máx. Carga axial do eixo admissível: 100 N
Consumo de corrente: tip. 50 mA
Consumo de energia: máximo. 0.5 W
Consumo de corrente: tip. 80 mA
Consumo de energia: máximo. 0.44 W
Classe de protecção
Alojamento: IP65, IP67; eixo selado: IP65; (IP40 para K1)
---
