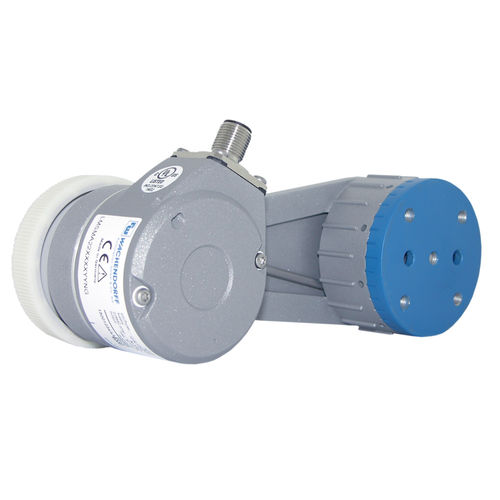

Sistema de medição de comprimento LMSMA22
de potênciade forçasde pressão

sistema de medição de comprimento
sistema de medição de comprimento
Guardar nos favoritos
Comparar


Características

Grandeza física
de comprimento, de potência, de forças, de pressão
Tecnologia
com rodas de medição de 200 mm, com regulação centralizada
Produto medido
de arame, de roda, de vidro
Outras características
compacto

Descrição

Sistema compacto com novo braço com mola, incluindo codificador WDGI 58B e roda de medição de 200 mm Destaques - Excelentes resultados de medição, graças a uma resolução de 0,008 mm/pulso - Adequado para muitas superfícies - Montagem absorvente - Pressão de contacto - facilmente adaptável por ajuste central inteligente - Montagem versátil (por exemplo, perfil de montagem) Detalhes do produto Descrição O sistema de medição LMSMA22 é um sistema completo perfeitamente afinado e pré-montado. Codificador Resolução WDGI 58B10 com: 200 PPR: 1 pulso/mm = 1,0 mm/pulso 2000 PPR: 10 pulsos/mm = 0,1 mm/pulso 5000 PPR: 25 pulsos/mm = 0,04 mm/pulso 25000 PPR: 125 pulsos/mm = 0,008 mm/pulso Fonte de alimentação/consumo de corrente: 4.75 VDC até 5,5 VDC: máximo. 100 mA 10 VDC até 30 VDC: máximo. 100 mA Circuito de saída: TTL, HTL Canais: ABN + sinais invertidos Braço carregado por mola Força de pré-esforço ajustável: 0 N até 30 N em passos de 5 N Comprimento do eixo: 120 mm Trava: Braço com mola a 100° no estado de saída (mola não carregada) Pressão de contacto: Ajustável, resolução em passos de 10 ° (corresponde a 5 N) Material: Alumínio injectado Rodas de medição Rodas de medição Ø = 200 mm LMSMA22-xxxx-yy-KH com roda de medição MR200KH: Acabamento da superfície: Sintético (Hytrel, liso) Campos de aplicação: Metal não untado, perfis de roubo, superfícies pintadas, plásticos, papel, cartão, madeira, têxteis, couro, arame. LMSMA22-xxxx-yy-KG com roda de medição MR200KG: Acabamento de superfície: Sintético (Hytrel, xadrez) Campos de aplicação: Metal não untado, superfícies pintadas, plásticos, papel, cartão, madeira, têxteis, vidro, pavimentos.

---
