Encoder rotativo absoluto WDGA 58A Universal IE
magnético16 bits32 bits

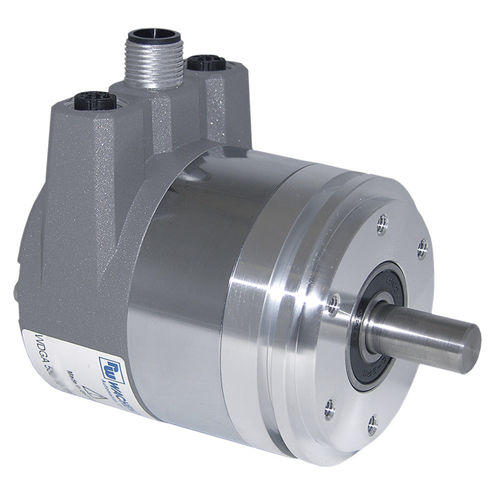

Encoder rotativo absoluto - WDGA 58A Universal IE - Wachendorff Automation GmbH & Co. KG - magnético / 16 bits / 32 bits
Encoder rotativo absoluto - WDGA 58A Universal IE - Wachendorff Automation GmbH & Co. KG - magnético / 16 bits / 32 bits
Guardar nos favoritos
Comparar

Características

Tipo
absoluto
Tecnologia
magnético
Resolução de encoders absolutos
16 bits, 32 bits
N.º de voltas de encoders absolutos
16 bits, 32 bits
Características mecânicas
de eixo maciço, monovolta, multivolta, flangeado
Sinal de saída
ProfiNet, EtherCAT
Tensão de alimentação
32 Vcc, 4,5 Vcc
Material
em aço
Grau de proteção
sem manutenção, IP67
Outras características
compacto
Diâmetro do invólucro

58 mm
(2,28 in)

Diâmetro do eixo

MÍN: 6 mm
(0,24 in)

MÁX: 10 mm
(0,39 in)

Comprimento

MÍN: 12 mm
(0,472 in)

MÁX: 20 mm
(0,787 in)

Velocidade de rotação

8.000 rpm
(50.265 rad.min-1)

Temperatura de processo

MÍN: -40 °C
(-40 °F)

MÁX: 100 °C
(212 °F)

Descrição

Codificador de eixo absoluto, magnético, IE Universal Flange sincro; Protocolo: seleccionável (PROFINET-IO, EtherCAT) Destaques - EnDra®: livre de manutenção e amigo do ambiente - IE Universal, Single-/Multiturn - Desenho compacto com cobertura de autocarro - Simples volta/ Multi volta (máx. 16 bit/43 bit) - Tecnologia virada para o futuro - 2 LED's de duo de cor como indicador do estado de funcionamento - e estado do autocarro e 2 LED's L/A - Carga elevada no eixo até 220 N radial, 120 N axial Detalhes do produto Flange flange sincro caixa de aço cromado, blindagem magnética Resolução Resolução de uma só volta até 65,536 passos/360° (16 bit) Aconselhamento: Atenção: Sem opção AAS = versão completa IP67 Máx. Carga radial do eixo admissível: 125 N Máx. Carga axial do eixo admissível: 120 N Aconselhamento: Atenção: Sem opção AAS = versão completa IP67 Máx. Carga radial do eixo admissível: 125 N Máx. Carga axial do eixo admissível: 120 N Máx. Carga radial do eixo admissível: 220 N Máx. Carga axial do eixo admissível: 120 N Aconselhamento: Atenção: Sem opção AAS = versão completa IP67 Máx. Carga radial do eixo admissível: 220 N, 22,434 kp Máx. Carga axial do eixo admissível: 120 N, 12.237 kp Consumo de corrente: tip. 125 mA Consumo de energia: tip. 3 W

---

Tradução automática  (ver texto original em inglês)
