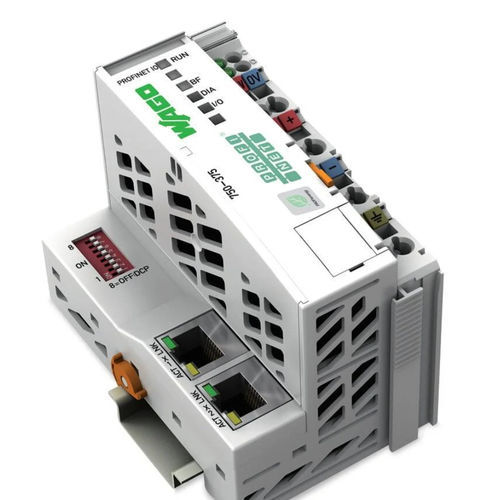

Acoplador de E/S 750-375

EthernetProfiNetde barramento de campo

Esse acoplador de barramento de campo conecta o WAGO I/O System 750 ao PROFINET IO (padrão de automação industrial ETHERNET aberto e em tempo real). O acoplador identifica os módulos de E/S conectados e cria imagens de processo locais para no máximo dois controladores de E/S e um supervisor de E/S de acordo com configurações predefinidas. Esta imagem de processo pode incluir uma disposição mista de módulos analógicos (transferência de dados palavra a palavra) ou complexos e módulos digitais (transferência de dados bit a bit). O acoplador de fieldbus funciona como um dispositivo de E/S na rede. Possui um comutador de 2 portas integrado, simplificando a criação de uma estrutura de linha sem componentes de rede adicionais. O nome do dispositivo pode ser atribuído através do protocolo DCP ou pode ser instanciado um nome predefinido através do interrutor DIP.
