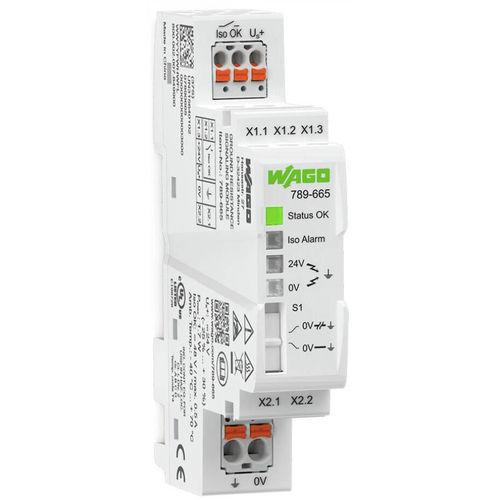

Detector de falha à terra 789-665

O módulo da WAGO sinaliza um valor abaixo de uma resistência de isolamento assimétrica e não ajustável entre +24 V ou 0 V da tensão de alimentação e o terra com um contato livre de potencial (Iso OK) e um LED de status. O contacto Iso OK pode ser avaliado através de um PLC. Este estado é mantido até ao próximo intervalo de medição. Funcionamento com circuito de controlo ligado à terra (equalização funcional do potencial) o módulo estabelece uma ligação interna entre as ligações 0 V (X2.2) e terra (X2.1) através de um interrutor de semicondutores. em intervalos de 10 s, essa conexão entre 0 V e terra é interrompida por 0,5 s, e a resistência de isolamento entre +24 V (X1.3) ou 0 V (X2.2) da tensão de alimentação e terra (X2.1) é determinada. a conexão de aterramento no módulo não atende aos requisitos de um terminal de aterramento de proteção (PE). Ela serve como um aterramento funcional. O método de medição não implica que o módulo estabeleça qualquer ligação permanente entre 0 V e a terra. Funcionamento com circuito de controlo não ligado à terra Neste modo de funcionamento, o interrutor de semicondutores para estabelecer uma ligação entre 0 V (X2.2) e a terra (X2.1) está desativado. Em intervalos de 1 s, o desvio da resistência de isolamento é determinado durante 0,5 s. O módulo não cumpre os requisitos de um dispositivo de controlo de isolamento de acordo com a norma EN 61557-8. "Contacto "Iso OK O contacto isento de potencial serve para apoiar a avaliação (por exemplo, através de um PLC) de falhas de isolamento em pórtico. Este contacto não deve ser utilizado para comutar produtos de segurança que possam provocar a desativação do circuito.
