Mesa de seno de usinagem SINEC series

Visão geral do produto:

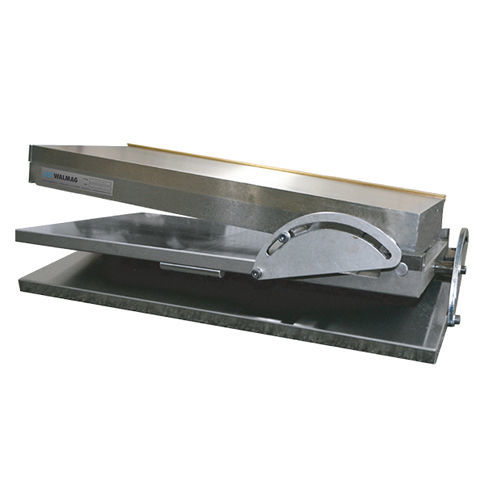

A mesa senoidal composta Fixar, equipada com placa magnética permanente Neomicro, foi desenvolvida para retificação angular de precisão, eletroerosão (EDM) e medição. Permite a inclinação simultânea da peça nos eixos longitudinal e transversal, oferecendo elevada variabilidade durante a operação.

Vantagens:

• Inclinação possível em ambos os eixos — longitudinal e transversal
• Definição de ângulos: longitudinal 0–45°; transversal 0–30° (por calibres finais com base no princípio do seno)
• Projeto único de rolamento e base maciça temperada
• Equipado com placa magnética permanente Neomicro (disposição fina de polos); placas opcionais: Neomill ou Electrofine
• Precisão posicional: ±5 segundos de arco

Conteúdo da entrega:

• Mesa senoidal Fixar SINEC
• Chaves Allen
• Tabela para ajuste rápido de ângulos
• Instruções de uso

Aplicações:

• Retificação de superfícies angulares com precisão
• Eletroerosão (EDM)
• Metrologia e inspeção

Modelos / Dimensões:

• SINEC100175 — Larg.: 100 mm; Comp.: 175 mm; A: 104 mm; C x D: 210 x 140 mm; S: 165/110 mm; Peso: 15 kg
• SINEC130255 — Larg.: 130 mm; Comp.: 255 mm; A: 120 mm; C x D: 290 x 170 mm; S: 245/140 mm; Peso: 32 kg
• SINEC150300 — Larg.: 150 mm; Comp.: 300 mm; A: 123 mm; C x D: 335 x 190 mm; S: 340/160 mm; Peso: 49.5 kg
• SINEC200400 — Larg.: 200 mm; Comp.: 400 mm; A: 124 mm; C x D: 435 x 240 mm; S: 390/210 mm; Peso: 73 kg

Especificações técnicas:

• Aplicação: Retificação, medição, EDM
• Tecnologia: Tecnologia de imã permanente
• Força de retenção (placa Neomicro): 100 N/cm²
• Intervalos de ajuste de ângulo: longitudinal 0–45°; transversal 0–30°
• Precisão: ±5 segundos de arco
• Parallelismo: ±5 µm por 100 mm
• Tamanho mínimo da peça: 4 × 4 × 1 mm
• Orientação dos polos: transversal
• Limite de reafiamento: 7 mm
• Passo dos polos: T1.9 1.4+0.5 mm (aço/latão)
• Garantia: 2 anos
