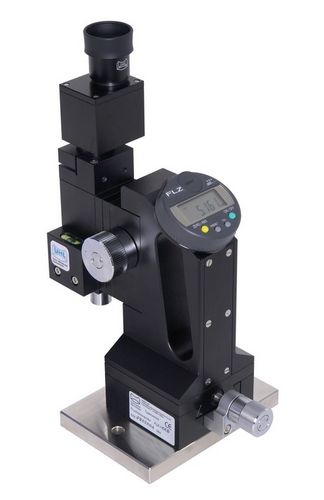

Microscópio óptico 3 mm, 10 mm, 1 µm | FLZ

de mediçãoportátilde tratamento de imagens

Microscópio portátil da medida para o alinhamento dos rolamentos da máquina. As ISTs de medição do fio prenderam ao headstock ou a um dispositivo de terra arrendada especial, alimentaram na extremidade da base sobre uma polia e esticaram firmemente com um peso (disposição de acordo com o RUÍDO 8606). O verificador do alinhamento deve ser coloc na carruagem da máquina ou de um dispositivo correspondente, que podem ser movidos em um sentido longitudinal em etapas predefinidas na base da máquina. O fio de medição deve ser alinhado de tal maneira que os mesmos valores são medidos em começar e na posição de fim da carruagem, isto é esse é tensionada para dar forma a uma linha de conexão imaginária paralela a estas posições. Quando o fio é alinhado ao rolamento, a exposição do valor está ajustada a zero. O desvio da retidão pode agora ser lido diretamente na exposição para cada posição quando ambas as partes da imagem são cabidas junto movendo o microscópio horizontalmente com o eixo integrado do micrômetro.
