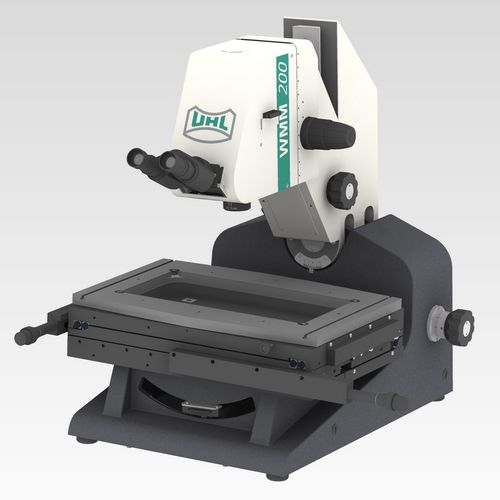

Microscópio óptico WMM200

de mediçãobinocularde bancada

Ferramentas valiosas e sólidas que medem microscópio com coluna giratória, tubo binocular e ópticas telecêntricas brilhantes. O conceito modular oferece configurações flexíveis e personalizadas. - tubo binocular ajustável (alcance giratório de 25° a -5°) - sistema óptico telecêntrico - objectos facilmente permutáveis - estágio de medição com eixos rápidos e de ajuste fino ou motorizados - condução suave coaxial grosseira e com foco fino - suporte estável em alumínio fundido - coluna de montagem giratória, +/- 20° ajustável por volante manual - faixa de ajuste de altura adicional de 200 mm - Incidente coaxial sem degrau e luz transimitida com fibra de vidro e fonte de luz fria - câmera de vídeo digital de alta resolução Toda a coluna do microscópio, juntamente com a luz transmitida, pode ser girada dentro de +/- 20° por volante manual para medir perfis especiais (por exemplo, accionamentos sem-fim, brocas roscadas, etc.) na secção normal. O ângulo de oscilação é mostrado por uma escala com passo de 1°. O volante com a sua transmissão precisa e redução da engrenagem de 2° por rotação garante um ajuste preciso do ângulo. Uma alavanca de aperto fixa a coluna nesta posição em segurança. O estágio de medição de precisão com uma faixa de medição de 250 x 150 mm possui uma placa giratória de +/- 4° para o alinhamento manual das peças. Dentro de um alcance de 150 mm, o eixo z pode ser movido por um acionamento grosseiro e fino para focalização. Além disso, o WMM200 oferece uma faixa de ajuste de altura de 200 mm com trava e acionamento manual.
