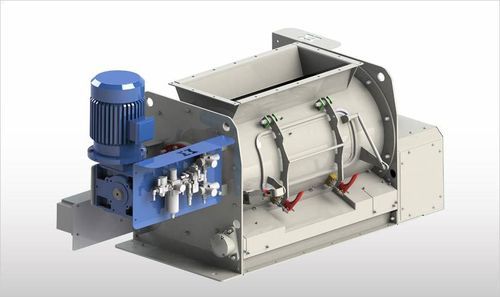

Misturador tipo arado WBHT

horizontalde bateladade líquido-sólido

Visão geral
Descarga rápida do produto e resíduos próximos de zero. O misturador de batelada de eixo único WBHT adiciona uma porta de descarga bomb-bay de comprimento total (abertura 60°) às caraterísticas padrão WBH, permitindo resíduos tipicamente inferiores a 0,1 % dependendo do material. A descarga bomb-bay é recomendada quando se pretende reduzir ao mínimo o tempo de esvaziamento.

Descrição técnica
O WBHT possui um tambor de mistura cilíndrico com entrada, uma comporta de descarga de comprimento total acionada pneumaticamente ou hidraulicamente (bomb-bay), um bocal de ventilação e um eixo de mistura horizontal que percorre todo o material. O tambor é fechado por duas chapas finais com conjuntos de rolamentos flangeados e selos de eixo com purga de ar ou nitrogénio (ou selagem por graxa como opção). Uma unidade de acionamento com transmissão fornece o binário e controlo de velocidade necessários.

Função
A abertura de 60° da porta bomb-bay assegura descarga rápida e praticamente completa, reduzindo tempos de paragem entre lotes e minimizando resíduos. As ferramentas de mistura (arados ou pás inclinadas) criam turbulência contínua, envolvendo todas as partículas e evitando zonas mortas. Choppers de alta velocidade opcionais podem melhorar a dispersão quando necessário.

Características

• Capacidade: 165 – 20.000 litros por lote
• Relação de mistura: até 1/100.000
• Coeficiente de variação (CV): tip. 3–5 %
• Adição de líquidos: até 20 %
• Conjuntos de rolamento de extremidade: flangeados com selos de eixo purgados por ar ou N2, ou selagem por graxa
• Materiais da câmara de mistura: aço carbono, aço anti-desgaste, inox 304L/316L
• Acabamentos inox: satinagem, polimento espelho, jateamento com microesferas
• Ferramentas de mistura: arado em caixa, arado dentado, lâmina, lâmina dentada; revestimentos anti-desgaste opcionais

Benefícios

• Tempos de mistura muito curtos (tip. 1–4 min)
• Elevada homogeneidade de mistura
• Excelente reprodutibilidade de lotes
• Processo de mistura suave que preserva o produto
• Baixa manutenção e longa durabilidade
• Potência optimizada conforme aplicação
• Limpeza fácil e acesso total às partes internas
• Tecnologia de mistura comprovada com instalações de ensaio disponíveis

Opções

• Proteção avançada contra desgaste: forro anti-desgaste, ladrilhos substituíveis, forro cerâmico, forro Teflon®, malha inox
• Cortadores de alta velocidade para melhor dispersão
• Sistema de injeção de líquidos para distribuição uniforme
• Dispositivo de amostragem pneumático para controlo em processo
• Painel de controlo pneumático para automação
• Câmara de mistura com jaqueta de aquecimento/arrefecimento para processos sensíveis
• Sonda de temperatura PT100 para monitorização

Especificações técnicas

• Intervalo de capacidade: 165 – 20.000 L por lote
• Precisão de mistura: relação até 1/100.000; CV 3–5 %
• Tempo típico de mistura: 1–4 minutos (dependendo da aplicação)
• Adição máxima de líquidos: até 20 %
• Materiais: aço carbono, aço anti-desgaste, inox 304L/316L
• Acabamentos superficiais: satinagem, polimento espelho, jateamento com microesferas
• Ferramentas de mistura: várias geometrias (arado em caixa, arado dentado, lâminas); opções anti-desgaste
• Rolamentos e selos: conjuntos flangeados com purga de ar/N2 ou selagem por graxa
• Descarga: porta bomb-bay de comprimento total (pneumática ou hidráulica) permitindo resíduo <0,1 %
• Equipamentos opcionais: choppers, injeção de líquidos, câmara jaquetada, sonda PT100, amostragem pneumática e sistemas de controlo
