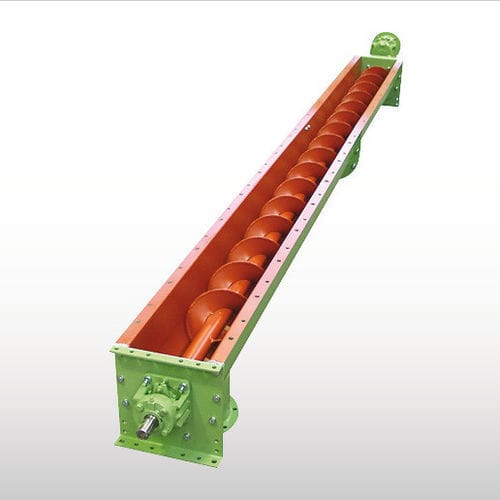

Rosca transportadora USCA

de transportede movimentaçãode medição

Apresentação
Transportadores helicoidais CEMA com eixo para o manuseio de materiais a granel fluidos em processos industriais. A série USCA é modular e compacta, projetada para transporte contínuo, dosagem e mistura opcional.

Construção sob encomenda
Configurações personalizadas a partir de componentes padrão CEMA para atender requisitos de aplicação e espaço, com seleção de materiais e acabamentos conforme as condições de operação.

Descrição técnica
O sistema modular com eixo inclui calha em U ou V em seções flangeadas, passo helicoidal ou seccional soldado em tubo central, placas finais, conjuntos de rolamentos flangeados com vedações de eixo e mancais intermediários conforme necessário. As unidades de acionamento são tipo redutor e podem ser montadas na entrada ou saída.

Função
Projectado para transporte contínuo e dosagem precisa de pós e grânulos. Disponível em construção CEMA Grupo 1 (leve), Grupo 2 (médio-pesado) e Grupo 3 (extra-pesado) para setores como cereais, ração, plásticos, química, cimento e mineração.

Características

• Seções de calha modulares flangeadas com tampas aparafusadas ou de fixação
• Passo helicoidal ou seccional soldado no tubo central; opções de soldagem contínua
• Tubos centrais padrão ou sobredimensionados para reduzir deflexão em vãos longos
• Conjuntos de mancais de extremidade flangeados com vedações; mancais intermediários autolubrificantes ou lubrificados
• Entradas/saídas quadradas/retangulares/romanas com flanges perfuradas conforme norma

Benefícios

• Design modular que facilita manutenção e compatibilidade de peças sobressalentes
• Adequado para dosagem precisa e transporte contínuo em linhas de processo
• Opções de materiais e acabamentos para aumentar a durabilidade em condições abrasivas ou corrosivas

Opções

• Acabamentos de pintura especiais (alta temperatura, epóxi)
• Configurações de pás alternativas (fita, cortada, cortada & dobrada, pás)
• Materiais resistentes ao desgaste, tratamento de superfície dura e forros (UHMW, aço AR, barras de desgaste)
• Vedações especiais de eixo (purga a gás/ar, câmara de graxa), portas de alívio por transbordo, várias configurações de acionamento

Especificações técnicas

• Materiais: aço carbono, aço AR, aço inoxidável e ligas especiais com acabamento adequado
• Tipos de calha: calha em U (padrão) e em V (alargada)
• Diâmetros padrão CEMA (calha U): 6" , 9" , 12" , 14" , 16" , 18" , 20" , 24"
• Tamanhos de eixo padrão: 1-1/2", 2", 2-7/16", 3", 3-7/16" com furação para 2 parafusos
• Passo: helicoidal ou seccional soldado no tubo central; soldagem contínua em uma ou duas faces
• Mancais & vedações: conjuntos de mancais flangeados com vedações de eixo; mancais intermediários; vedações especiais disponíveis
• Acionamento: redutor dimensionado para a aplicação; montagem na entrada ou saída
• Opções: forros, pinturas especiais, tubos centrais sobredimensionados, mancais em pedestal, tampas fixadas, configurações de entrada/saída personalizadas
