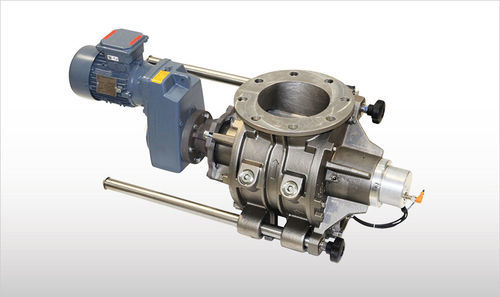

Válvula rotativa para transporte pneumático REC

para produtos alimentaresde produtos pulverulentospara materiais secos em granel

Apresentação
As válvulas rotativas SlideOut são dispositivos de dosagem com rotor de rotação contínua e dois compartimentos preenchidos simultaneamente pela entrada superior. Concebidas para dosagem precisa de pós e grânulos e para facilitar limpeza e manutenção.

Função
Existem duas versões em função do método de descarga: REC (drop‑through) para descarga por gravidade e RES (blow‑through) para integração em linhas de transporte pneumático.

REC (SlideOut drop‑through)
A versão REC possui entradas e saídas circulares. O material medido pelo rotor é descarregado por gravidade através da saída inferior para um recipiente ou para um sistema de transporte a jusante.

RES (SlideOut blow‑through)
A versão RES apresenta flange de entrada circular e conexões de saída tubulares na parte inferior em ambos os lados. O material é libertado em menos de meia volta do rotor e é conduzido pelo fluxo de ar da linha de transporte pneumático.

Funcionalidades

• Rotor contínuo com dois compartimentos; rotor padrão com eixo integrado
• Unidade de acionamento montada no eixo do rotor
• Vedação do eixo com purga de ar para reduzir fugas
• Caudais por rotação: 5 / 10 / 20 / 35 L/rot para tubos 2", 3", 4", 5" (0,17 / 0,35 / 0,70 / 1,2 ft³/rot)
• Faixa de temperatura de operação: -40 a 150 °C (-40 a 302 °F)
• Pressão máxima de operação: até 1 bar (14 psi)
• Carcaça: aço inoxidável AISI 316
• Flanges: EN 1092-1 PN 10 (DIN 2576)
• Construção robusta e compacta; várias opções de acabamento
• Materiais conformes ao EC 1935/2004 quando especificado
• Certificação ATEX 20/22 disponível

Benefícios

• Manutenção simples, segura e económica graças ao sistema SlideOut
• Construção durável e poupa de espaço
• Adaptável a diferentes tipos de materiais
• Tratamento suave que preserva as propriedades físicas do material

Notas adicionais
O sistema SlideOut facilita a inspeção e a manutenção do rotor e da vedação. As opções de acabamento e os materiais certificados tornam estas válvulas adequadas para aplicações com contacto alimentar e para ambientes ATEX quando exigido.

Especificações técnicas

• Modelos: REC (drop‑through) e RES (blow‑through)
• Rotor: rotor contínuo de dois compartimentos, eixo integrado
• Acionamento: unidade montada no eixo do rotor
• Vedação do eixo: purga de ar
• Caudais: 5 / 10 / 20 / 35 L/rot para tubos 2", 3", 4", 5"
• Temperatura de operação: -40 a 150 °C
• Pressão máxima: até 1 bar (14 psi)
• Carcaça: aço inoxidável AISI 316
• Flanges: EN 1092-1 PN 10 (DIN 2576)
• Certificações: EC 1935/2004 (quando aplicável); ATEX 20/22
• Conceito: estrutura robusta e compacta; várias opções de acabamento
