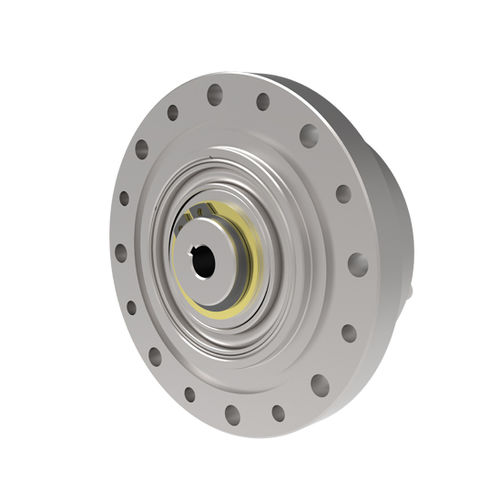

Redutor harmônico WCSG-II

coaxialde eixo vazado1–2 kNm

- Estrutura simples, tamanho pequeno e peso leve - Grande gama de rácios de transmissão - Elevada precisão de transmissão - Movimento suave, sem impacto, baixo ruído - A folga pode ser ajustada - Realização conveniente da transmissão diferencial Roda flexível: componente de elastómero metálico em forma de taça com paredes finas. Na periferia exterior da abertura está gravada uma engrenagem. A parte inferior da roda flexível (fundo em forma de copo) é designada por secção do diafragma e é normalmente montada no veio de saída. Rodas fixas: peças rígidas em forma de anel. Na circunferência interior está gravada uma engrenagem, que tem mais 2 dentes do que a roda flexível. É normalmente fixada ao armário. Gerador de ondas: Uma parte de um rolamento de esferas de parede fina montado na periferia exterior de uma came elíptica. A roda interior do rolamento é fixada na came e a roda exterior pode ser deformada elasticamente por esferas. É normalmente montado no veio de entrada. Precauções para a selecção do redutor 1 、 De acordo com os requisitos de precisão, a forma de saída e se a saída é flangeada ou roda síncrona. 2 、 De acordo com fatores como ampliação de torque necessária, relação de correspondência de inércia, relação de relação de velocidade e outros fatores, para determinar a relação de redução do redutor, a desaceleração também reduz a inércia da carga, e a redução da inércia é o quadrado da relação de redução. 3 、 Determine o tamanho do redutor de acordo com o torque de saída necessário do redutor ； Torque de entrada do motor * taxa de redução do redutor = torque de saída do redutor = torque de carga; O torque da carga é menor que o torque nominal de saída do redutor
