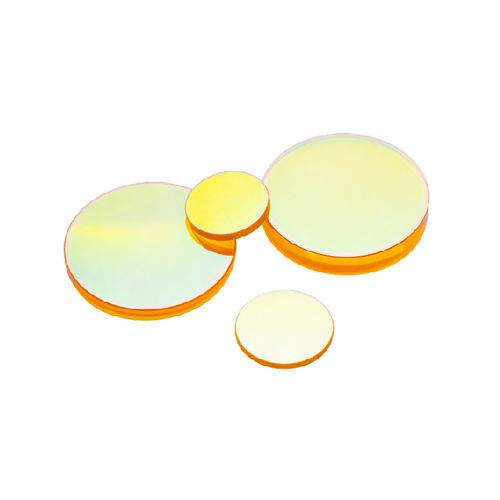

Lente esférica LZ series

meniscoplano-côncavaplano-convexa

As lentes plano-convexas (LZ) ZnSe têm uma distância focal positiva e são usadas para focar um feixe colimado em um pequeno tamanho de ponto. As lentes ZnSe Plano-Côncava (LZ) têm uma distância focal negativa e são usadas para feixes colimados divergentes. As superfícies curvas dessas lentes devem estar voltadas para a fonte para minimizar a aberração esférica. As lentes Positive Meniscus Convex-Concave (LZM) são lentes convergentes sendo grossas no centro e finas nas bordas e produzem imagens reais. O raio da curvatura do lado côncavo é maior do que o lado convexo da lente. O lado convexo da lente deve estar voltado para a fonte para minimizar a aberração esférica. Ele é projetado para minimizar a aberração esférica e produzir um tamanho de ponto focal mínimo para a luz colimada de entrada. Tolerância de diâmetro: + 0 / -0.13mm Tolerância da espessura: ± 0.25mm Tolerância de distância focal: ± 2% Variação da espessura da borda (ETV): ≤3 arco mín. Abertura clara: > 90% Nivelamento da superfície: λ/4 por 1" Dia@632.8nm Qualidade da superfície: 40-20 S-DAR Revestimento: R <0.2% por superfície @ 10.6 μm
