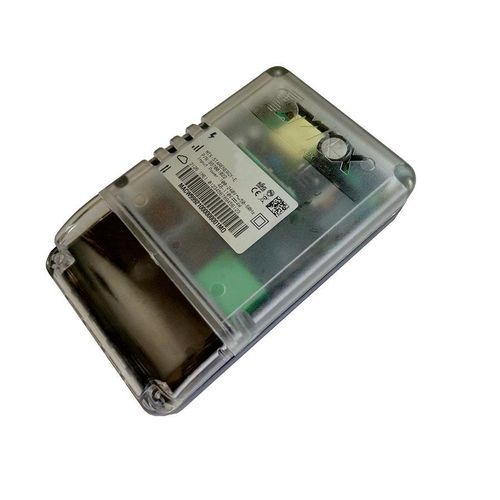

Modem DTU MTX StarEnergy-E

sem fiode dadoscelular

Visão geral do produto
O MTX-StarEnergy-E é um modem industrial concebido para o mercado de medição de energia elétrica. Fornece encapsulamento de protocolo e funções de gateway para leitura de contadores IEC 60870-5-102 via IP ↔ RS232/RS485, com gestão de prioridade em 2G/3G/4G-LTE e fallback por chamadas CSD. O equipamento monitoriza a presença do contador e envia alarme em caso de não deteção.

Principais características

• Hardware: modem celular 4G/3G/2G (4G Cat.1)
• Hardware: USB 2.0 (Tipo A)
• Hardware: interface serial RS232/RS422/RS485 (RJ45)
• Hardware: alimentação AC e DC de ampla faixa
• Hardware: suporte a comunicações legadas (CSD, SMS)
• Hardware: montagem em trilho DIN e fixação mural triangular
• Hardware: 4 LEDs de estado

• Software: servidor web integrado para gestão
• Software: gateway serial (IP ↔ RS232/RS485)
• Software: suporte SNMPv3
• Software: encapsulamento IEC 60870-5-102
• Software: firewall e watchdog integrados
• Software: controlo por SMS
• Software: gestão de VPN

Especificações (rádio, dados e mensagens)
MTX-StarEnergy-E 4G Cat.1
LTE FDD: B1/B3/B5/B7/B8/B20; WCDMA: B1/B5/B8; GSM/EDGE: B3/B8
LTE FDD: 10 Mbps (DL) / 5 Mbps (UL)
DC-HSDPA+: 42 Mbps (DL) / 5,75 Mbps (UL); WCDMA: 384 Kbps (DL) / 384 Kbps (UL)
EDGE: 296 Kbps (DL) / 236,8 Kbps (UL); GPRS: 107 Kbps (DL) / 85,6 Kbps (UL)
Transmissão de dados CSD até 9,6 kbps, V.110, não transparente
SMS: suporte a modo texto e PDU

Interfaces

• Conectividade celular 4G/3G/2G
• 1x porta serial RS232/RS422/RS485 (4 fios)
• RTC com backup por supercondensador
• Supercondensador para alarme de falha de alimentação

Conectores

• Conectores de antena SMA F para 4G/3G/2G
• Conector USB Tipo A (USB 2.0)
• RJ45 para serial (RS232/422/485, 4 fios)
• Slot miniSIM
• Bloco de terminais: alimentação (AC: 2 vias 3,5 mm; DC: 2 vias 3,5 mm)

Pontos fortes e benefícios

• Alimentação AC e DC de ampla faixa para implantação flexível
• Desdobramento e instalação rápidos (trilho DIN ou montagem em parede)
• Conexões seguras com firewall, VPN e SNMPv3
• Visão rápida do estado através de LEDs e interface web

Aplicações

• Projetado para leitura remota e medição de contadores elétricos

Especificações técnicas

• 4 LEDs de estado
• Montagem em trilho DIN e fixação mural triangular
• Entrada de alimentação: AC 100-240 VAC; DC 48-110 VDC
• Intervalo de temperatura operacional: -25°C a 70°C
• Limite de temperatura: -40°C a 85°C
• Temperatura de armazenamento: -40°C a 85°C
• Dimensões: 175 x 100 x 45 mm
• Peso: 300 g
• Certificações: RED 2014/53/EU, RoHS, ISO 9001
