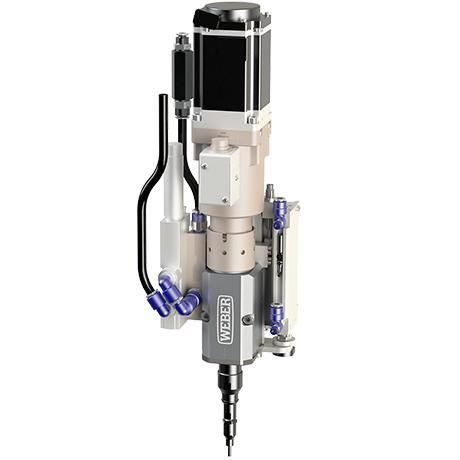

Parafusadeira elétrica com fio SEV-P

tipo pistolacom sistema de engate por aspiraçãoservo-acionada

Visão geral
O SEV-P é uma chave de aperto Pick & Place destinada a robôs leves (LBR). Não inclui alimentação automática de parafusos; a opção de vácuo guia de forma fiável os elementos de fixação até ao ponto de aperto. O design extremamente compacto permite pesos a partir de 1,5 kg. A ferramenta dispõe de flange ISO 9409-1-50-4-M6 para adaptação a vários robôs leves e é adequada para montagem/desmontagem de baterias e outras tarefas de aperto Pick & Place.

Trocador de ferramentas e aplicações
Um sistema de troca automática de ferramentas expansível, com identificação de ferramentas por RFID (leitura/gravação), permite integrar e substituir várias ferramentas e suporta a montagem totalmente automatizada de diferentes elementos de fixação e programas de aperto. O SEV-P pode ser equipado com vácuo opcional para transporte fiável dos elementos de fixação e com uma calha de curso de cabeça opcional que fornece curso pneumático e medição ativa de profundidade.

Características

• Vácuo opcional para transporte fiável de elementos de fixação em locais rebaixados ou de difícil acesso
• Solução Pick & Place com transporte por vácuo
• Flange ISO 9409-1:2004 (50-4-M6)
• Design modular para integração de múltiplas ferramentas
• Acionamento elétrico EC
• Adequado para robôs colaborativos leves (LBR) e robôs industriais
• Troca automática de ferramentas com identificação RFID (leitura/gravação)
• Calha de curso de cabeça pneumática opcional com medição ativa de profundidade

Dados técnicos (tabela)
Série | SEV-P10 | SEV-P30 | SEV-P60
Faixa de torque [Nm] | 1 – 10 | 3 – 30 | 6 – 60
Vel. rot. máx. [rpm] | 2.500 | 1.500 | 850
Diâmetro da cabeça [mm] / Tamanho porca | conforme necessário | conforme necessário | conforme necessário
Peso com / sem calha [kg] | 4,6 / 3,5 | 9,5 / 8 | 20 / 14
Curso da ponta (fusível interno) [mm] | 5 | 5 | 10
Força axial curso interno [N] | 5 | 5 | 5
Curso da calha de cabeça [mm] | 50 | 50 | 125
Recessão máxima do local do parafuso [mm] | 130 | 180 | 130
Força axial do curso da cabeça [N] | 50 | 50 | 125
Acoplamento porta-ferramenta | 1/4" | 5/16" | 7/16"
*Com acionamento direto. Sujeito a alterações técnicas.

Aplicações e vantagens
O SEV-P é otimizado para aplicações Pick & Place onde se exige peso mínimo na flange do robô, transporte fiável dos elementos de fixação, troca modular de ferramentas e aperto preciso (medição de profundidade opcional). Aplicações típicas incluem montagem/desmontagem de baterias e outras operações robotizadas Pick & Place.

Especificações técnicas

• Modelo: série SEV-P (SEV-P10 / SEV-P30 / SEV-P60)
• Peso: a partir de 1,5 kg
• Flange de montagem: ISO 9409-1-50-4-M6
• Troca de ferramentas: trocador automático com identificação RFID (leitura/gravação)
• Opção vácuo: para transporte Pick & Place de elementos de fixação
• Acionamento: elétrico (EC) servo
• Faixas de torque disponíveis: 1–10 Nm, 3–30 Nm, 6–60 Nm
• Velocidades máximas: até 2.500 rpm dependendo da série
• Curso da ponta (interno): 5 mm (P10/P30), 10 mm (P60)
• Comprimentos de curso da calha: 50 mm (P10/P30), 125 mm (P60)
• Tamanhos de acoplamento: 1/4" (P10), 5/16" (P30), 7/16" (P60)
• Capacidade de recessão máxima: até 180 mm dependendo da série
