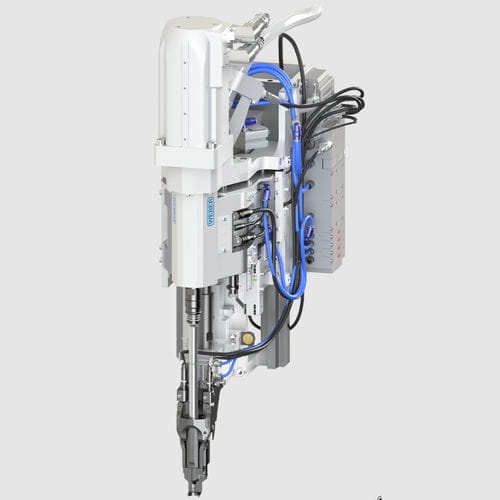

Sistema de parafusamento para parafusos para furação por escoamento RSF25

robóticopara fixar parafusoscom alimentação automática de parafusos

Visão geral
Sistema de aperto robotizado para parafusos flow-drill (RSF25). O sistema permite uniões roscadas desmontáveis sem pré-furo e compensa variações de material e tolerâncias de fabricação. Destina-se a aplicações com acessibilidade unilateral e a conjuntos mistos que exigem uniões desmontáveis e resistentes.

Processo e desempenho
O RSF25 forma uma rosca métrica diretamente nos elementos a unir, gerando uniões desmontáveis que permitem desmontagem. O método alcança altas forças de aperto e elevados torques de desaperto. Os parâmetros do processo são livremente configuráveis para adaptar o perfil de aperto à aplicação. O processo de união tem baixo aporte térmico e suporta operações de aperto com acesso por um único lado.

Características

• Sistema apto para integração em células robotizadas
• Uniões possíveis por um lado apenas (acessibilidade unilateral)
• Conexão direta sem furo piloto possível
• Formação de rosca métrica na peça
• Compatível com outras técnicas de união (ex. colagem)
• Projeto compacto com contorno de interferência otimizado
• Sistema de troca rápida de ferramenta e abertura automática de mordentes

Dados técnicos (resumo)
RSF25 —
Torque [Nm] — até 15
Acionamento EC [rpm] — até 8.000
Força axial máx. (a 6 bar) [N] — até 3.600
Força de apoio (a 6 bar) [N] — até 1.400
Tempo de ciclo [s] — desde 1,6
Sujeito a alterações técnicas.

Especificações técnicas

• Modelo: RSF25
• Torque máximo: até 15 Nm
• Velocidade do acionamento EC: até 8.000 rpm
• Força axial máxima (6 bar): até 3.600 N
• Força de apoio (6 bar): até 1.400 N
• Tempo de ciclo: desde 1,6 s
• Sistema apto para robôs, acessibilidade unilateral, formação direta de rosca métrica, combinável com outros métodos de união
